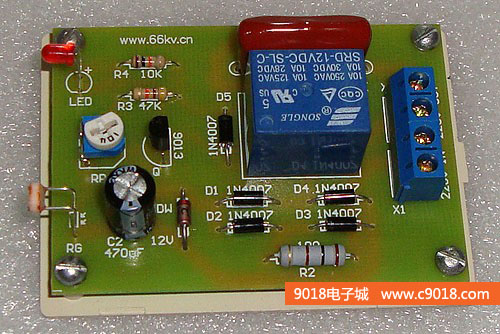

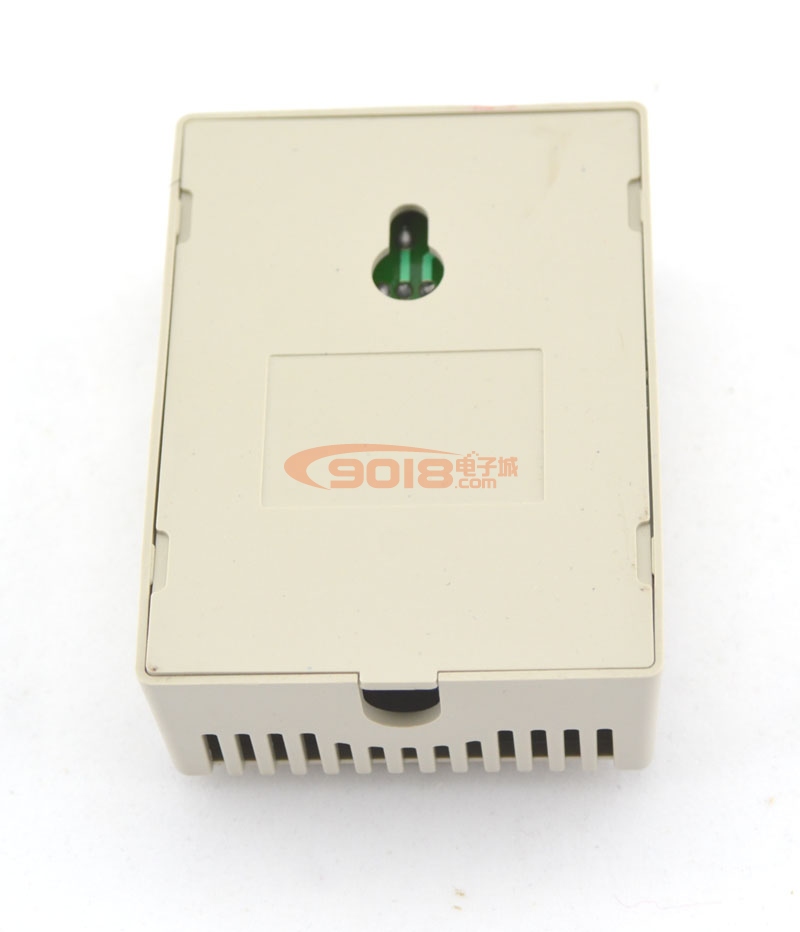

光控智能路燈/電燈開關控制器電子制作套件/散件(含外殼)
商品貨號：001670001
商品品牌：三彩
銷 售 價：￥13.00 （不含配送費用）
商品評分：10

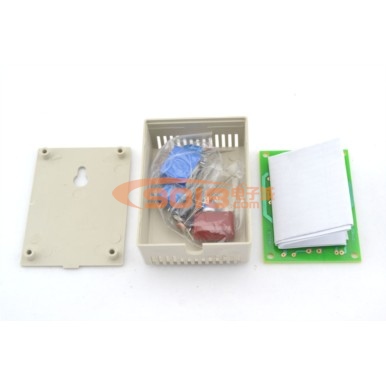

類型：

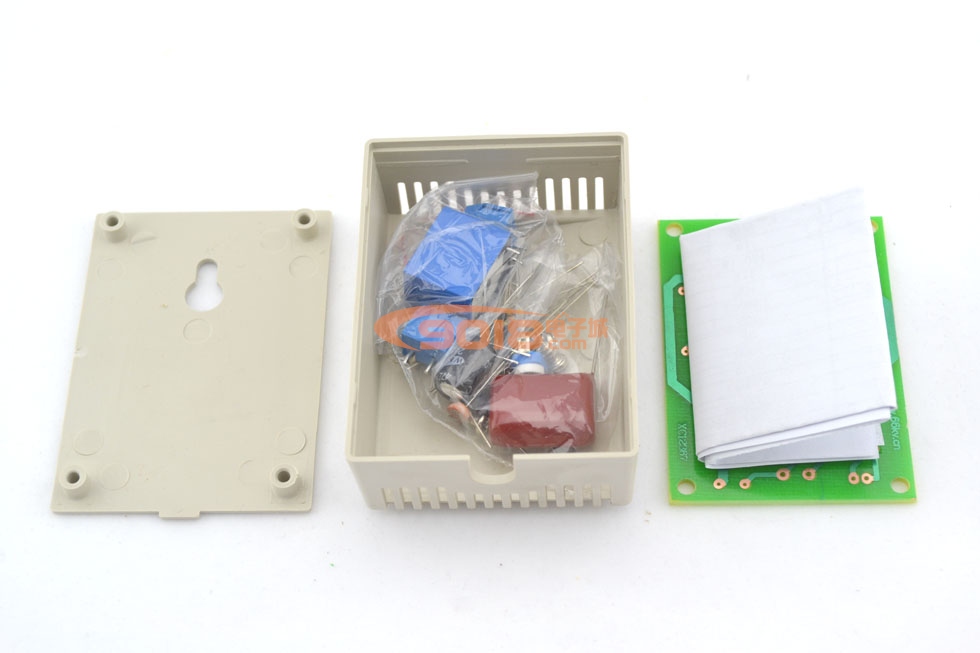

- 機盒+印刷板+散件
您已選擇：
我要購買： 套（限購 983 套)
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
產品簡介：
由于目前大多數的路燈控制采用以時間控制來實現，實際使用中由于冬天和夏天的白天長短不一，因此這種控制方式必然造成在光線充足的情況下，路燈也有時會亮著，從而造成了大量的能源浪費，而各種照明燈也都具有一定的使用時限，在光線充足的情況下仍繼續是使用，必然增加每天開啟燈的時間，會縮短燈的使用壽命，為解決上述問題，我們設計出一種智能路燈控制的方法，實現路燈照明技術的節能自動控制。
本設計主要是運用光敏元件的特性來實現當光照強度足夠進自動關閉路燈，而當光照強度不足時，控制繼電器吸合，接通路燈回路的電源，達到自動開啟路燈的功能。
電路工作原理：

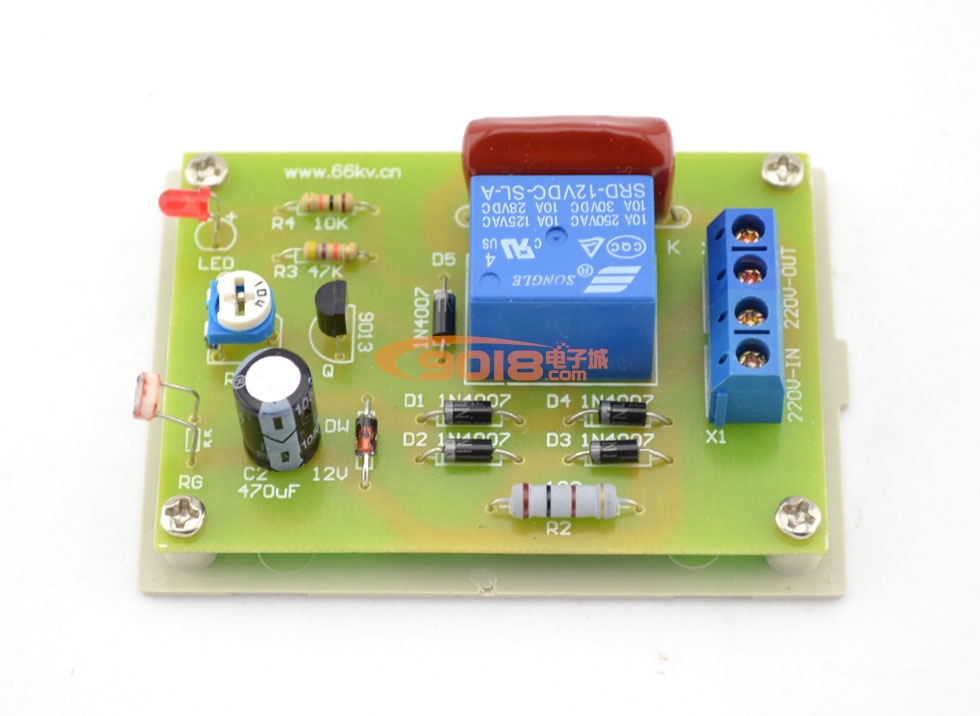

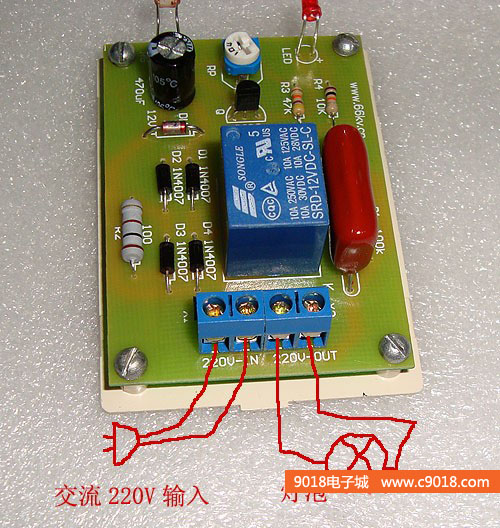

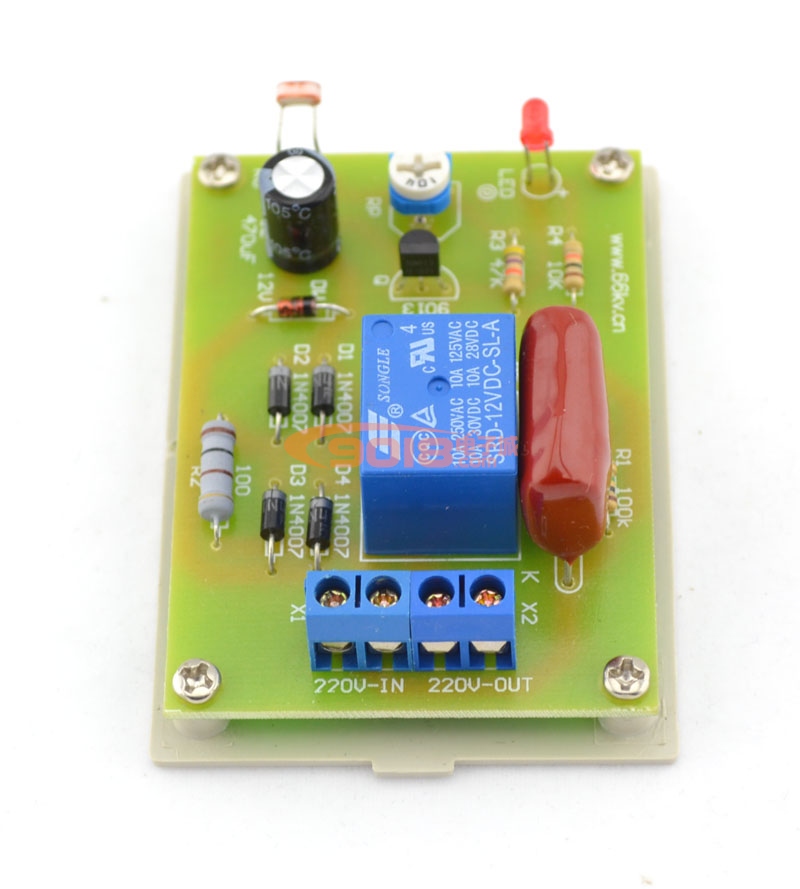

C1是降壓電容，R1是C1的放電電阻，R2是限流電阻，D1-D4組成的橋式整流，C2是濾波電容，DW用來穩壓；220V的交流電壓經過降壓整流后，在DW是兩端形成一個穩定的12V直流電壓。接通電源后，如果是白天，光線較強，光敏電阻RG兩端的電阻很小故電壓很小，Q截止，繼電器不工作。當光線變暗時，RG兩端的電壓不斷上升，當RG兩端的電壓上升到一定值時，Q導通，繼電器吸合，其觸點控制路燈點亮。當光線再次變亮時，RG兩端的電壓變小，Q截止，繼電器斷開。RP為可調電阻，用來適應不同的動作光線。X1輸入220V交流電，X2輸出220交流電接負載，負載電流2A

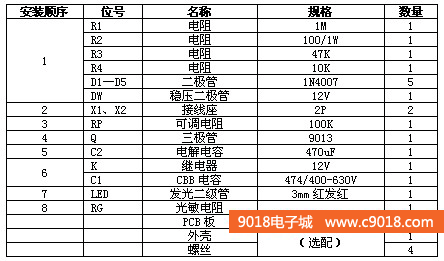

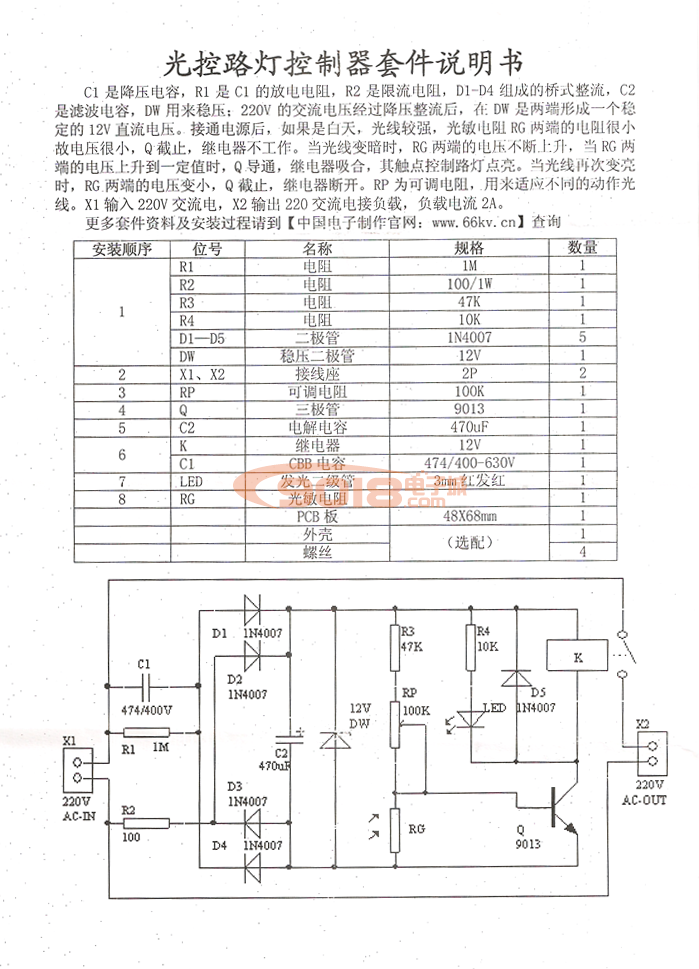

元件清單：

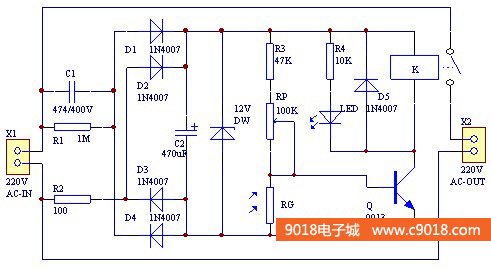

電路原理圖：
