花樣流水燈電路套件 電子制作DIY散件 含電池盒
商品貨號：001846601
商品品牌：三彩
銷 售 價：￥12.00 （不含配送費用）
商品評分：10
類型：
- 印刷板+散件
您已選擇：
我要購買： 套（限購 951 套)
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、電路說明
本套件含有12只高亮LED，分成4組，在電路板上排成一行；這4組LED分別由Q1、Q2、Q3、Q4驅動，通過閃燈芯片TC4008的控制，按照8種不同的方式閃爍，閃爍時形似流水狀態。電路通電后即可工作，8種閃爍方式依次循環。電路采用4.5V供電，套件中配有三節5號電池盒。
焊接組裝好的花樣流水燈最適合在夜間相對較黑的環境中使用，距離2米以外觀看效果更加生動、有趣。

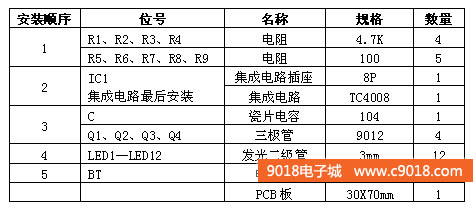

二、元件清單

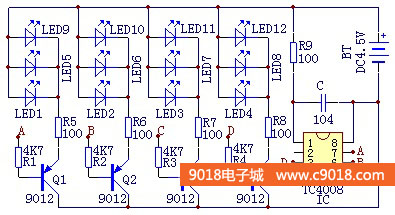

三、電路原理圖

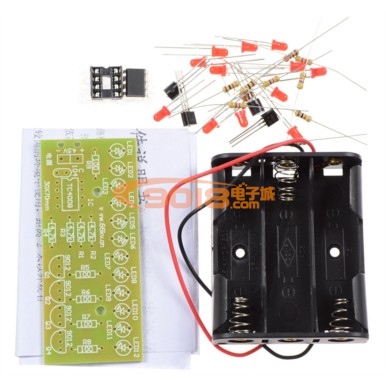

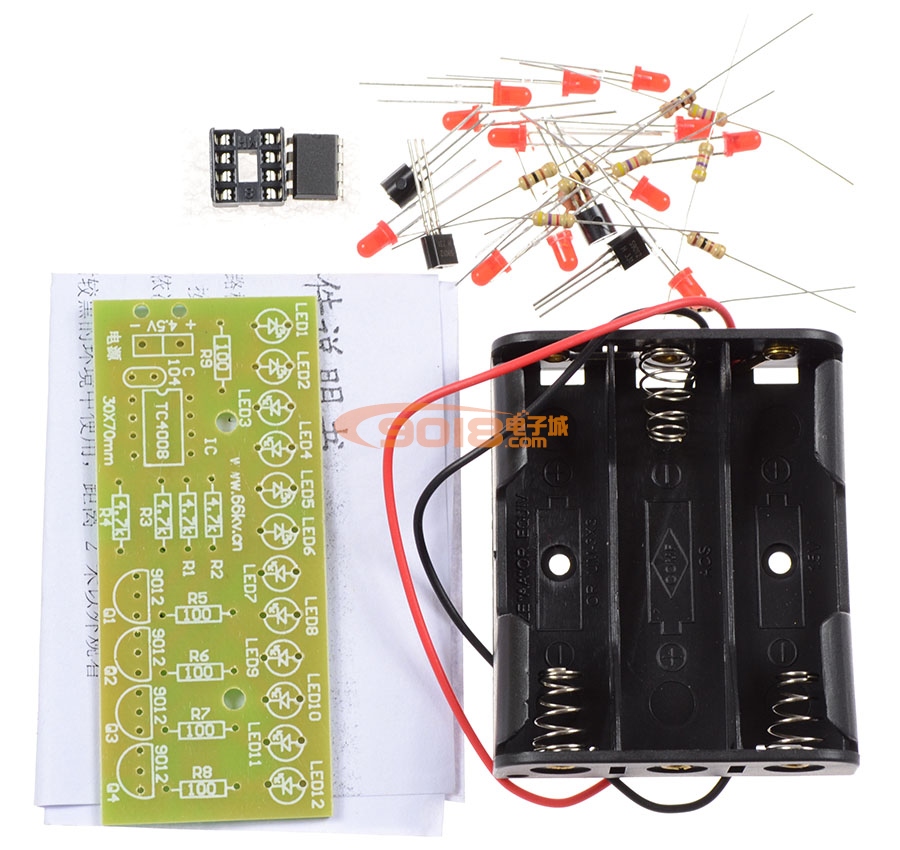

四、未焊接的散件圖

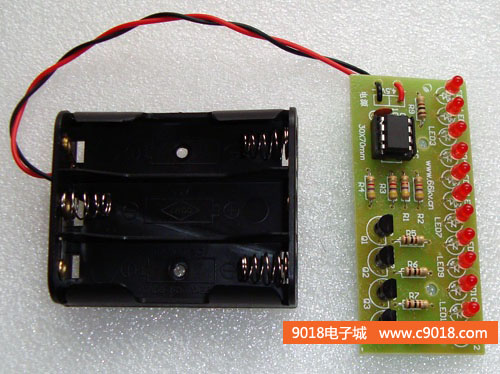

五、焊接好的成品圖

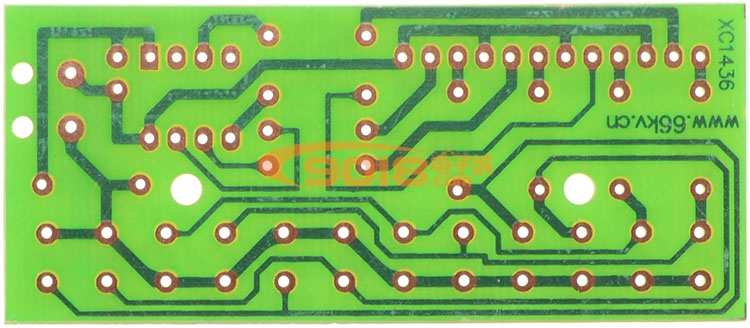

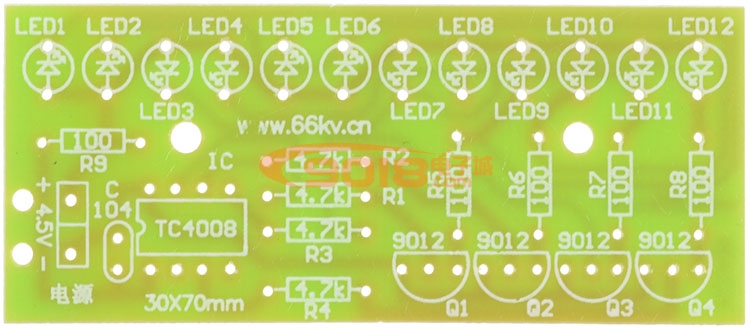

六、套件PCB
