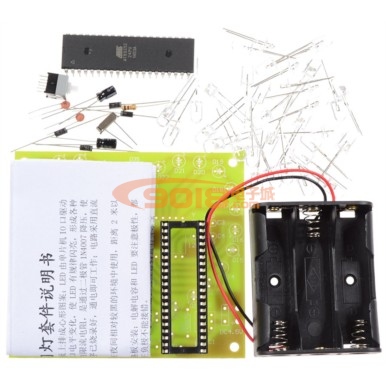

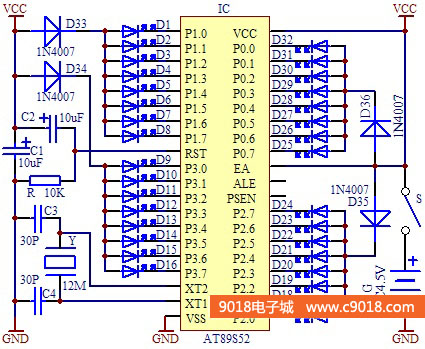

一、電路說明
本套件采用32只高亮七彩LED,在電路板上排成心形圖案;LED由單片機IO口驅動(低電平點亮),通過單片機的程序控制IO口電平變化,使LED有規律閃亮,形成各種花樣閃爍效果,富有動感。本套件未設LED的限流電阻,是通過二極管1N4007降壓,使LED有合適的工作電壓;套件中的單片機程序已燒錄好,通電即可工作;電路采用直流4.5V供電,配有三節5號電池盒。
焊接組裝好的七彩愛心花樣閃燈最適合在夜間相對較黑的環境中使用,距離2米以外觀看效果更加生動、有趣。

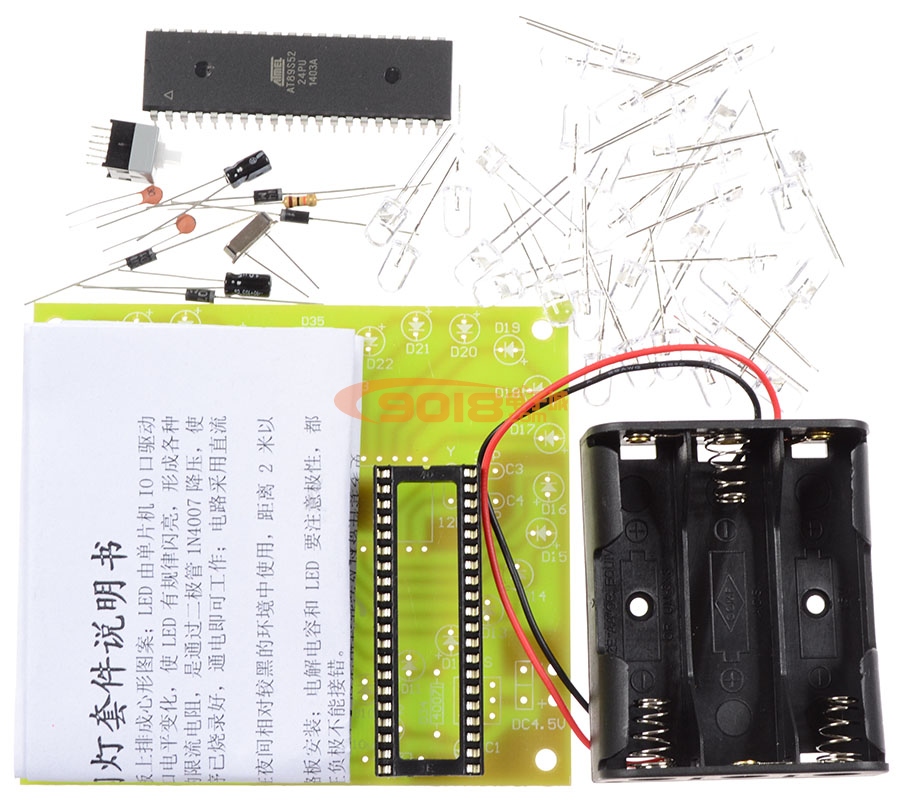

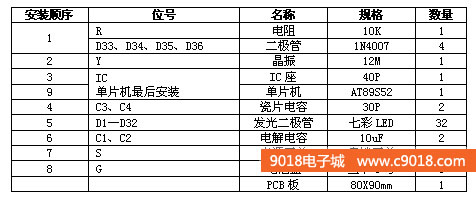

安裝時注意安裝順序,由低到高緊貼電路板安裝;電解電容和LED要注意極性,都是長腳為正;單片機要注意U口方向;電源正負極不能接錯。

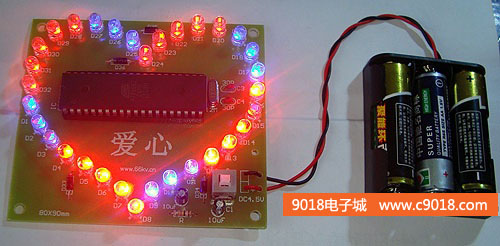

五、七彩愛心花樣閃燈套件通電測試(套件不含電池),套件采用七彩LEDLED閃亮后,顏色會發生變化

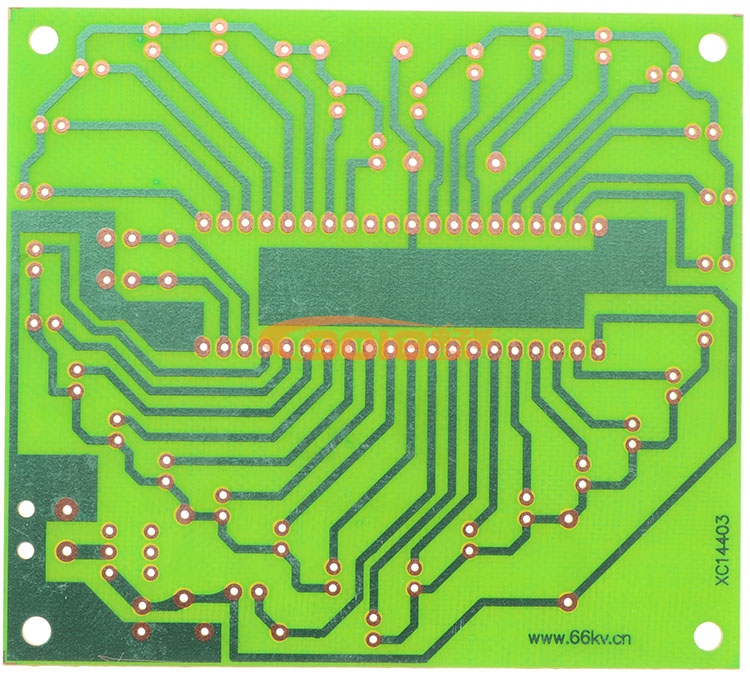

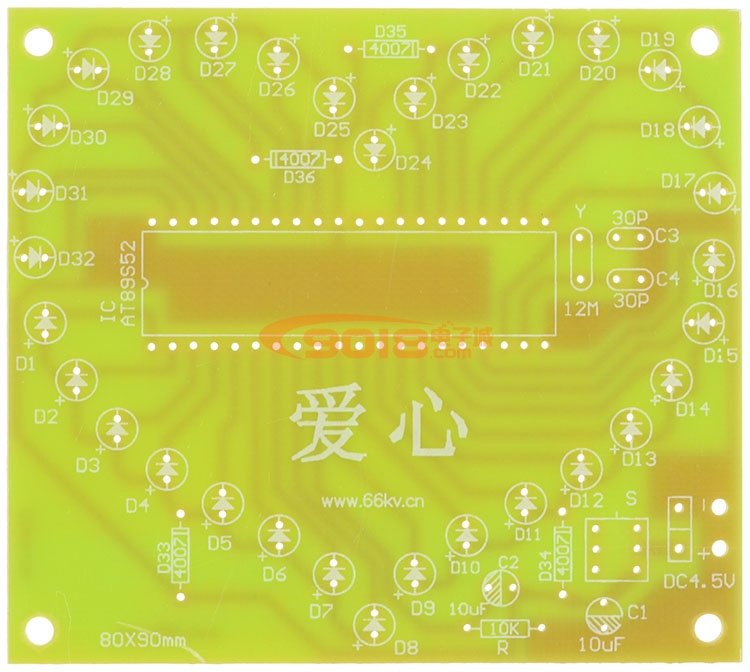

六、七彩愛心花樣閃燈套件正反面PCB圖
