簡易閃光電路電子制作套件/散件
商品貨號：001010201
商品品牌：三彩
銷 售 價：￥3.00 （不含配送費用）
商品評分：10
類型：
- 印刷板+散件
- 成品板
您已選擇：
我要購買： 套（限購 717 套)
搭配商品
-
4節7號電池盒 帶開關 引出線 電池蓋銷售價：￥3.80
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、電路說明
本套件電路簡單、易懂，特別適合初學者及學生組裝。
工作原理：當電源一接通，兩只三極管就要爭先導通，但由于元器件有差異，只有某一只管子最先導通。假如Q1最先導通，那么Q1集電極電壓下降，LED1被點亮，電容C2的左端接近零電壓，由于電容器兩端的電壓不能突變，所以Q2基極也被拉到近似零電壓，使Q2截止，LED2不亮。隨著電源通過電阻R3對C2的充電，使三極管Q2基極電壓逐漸升高，當超過0.6伏時，Q2由截止狀態變為導通狀態，集電極電壓下降，LED2被點亮。與此同時三極管Q2集電極電壓的下降通過電容器C2的作用使三極管Q1的基極電壓也下跳，Q1由導通變為截止，LED1熄滅。如此循環，電路中兩只三極管便輪流導通和截止，兩只發光二極管就不停地循環發光。改變電容的容量可以改LED循環的速度。
二、性能參數
工作電壓：DC3V—9V

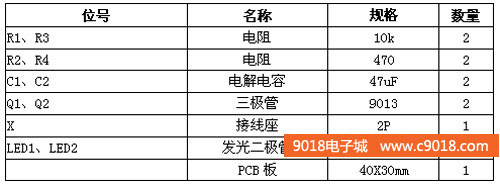

三、元件清單

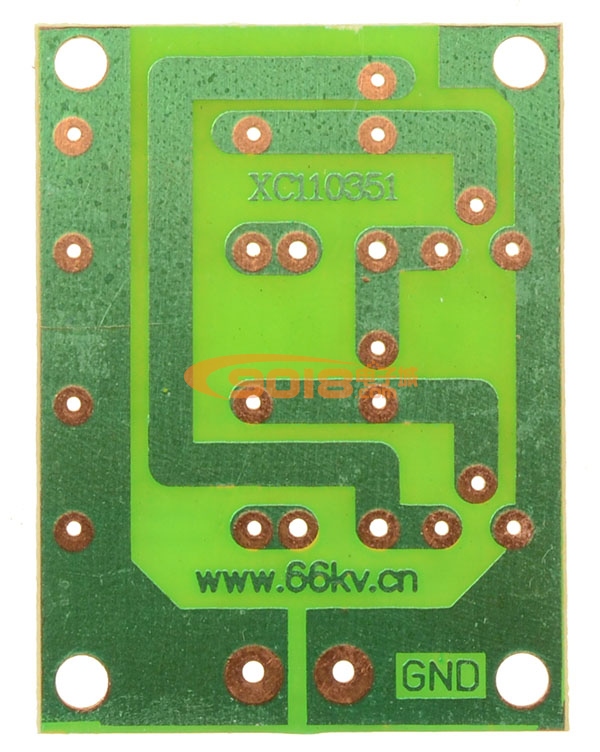

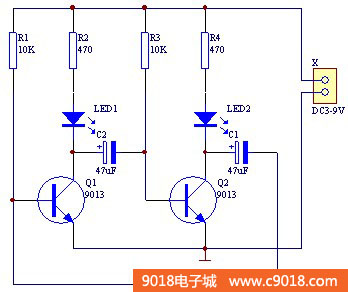

四、電路圖

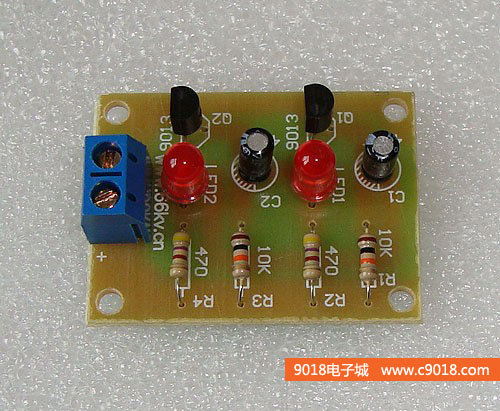

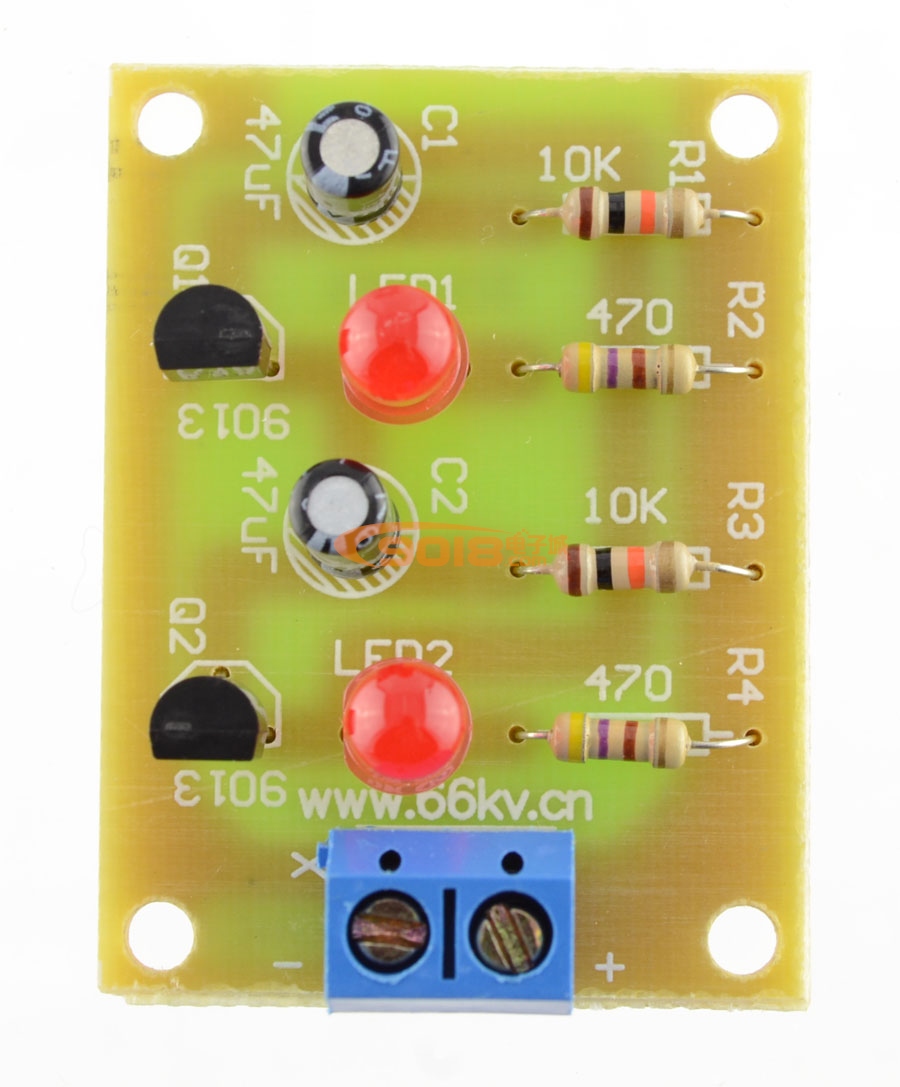

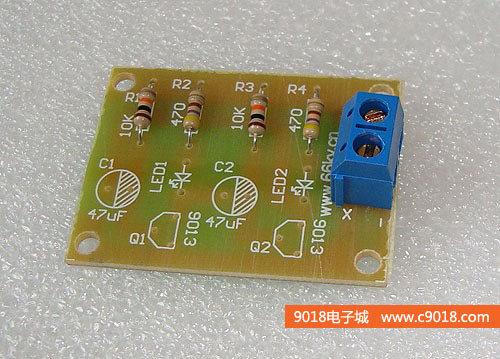

五、組裝好的成品圖
以下內容為：簡易閃光電路套件焊接過程

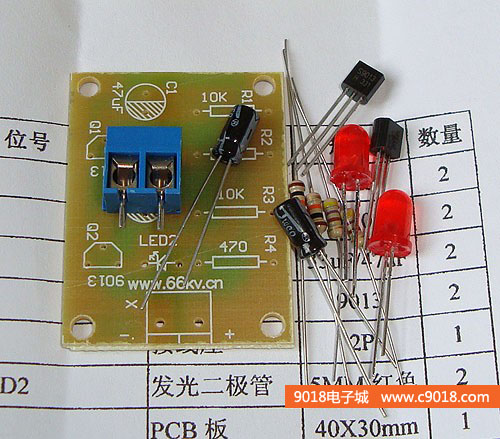

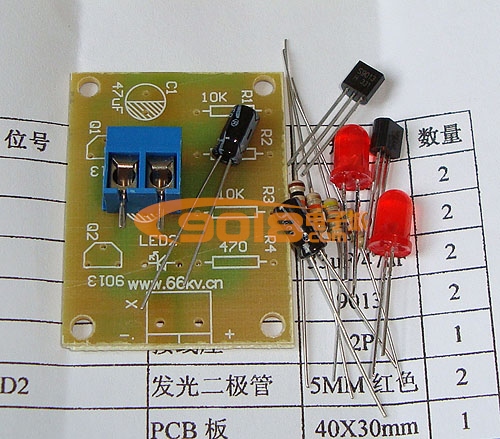

1、根據元件清單檢查元件數量

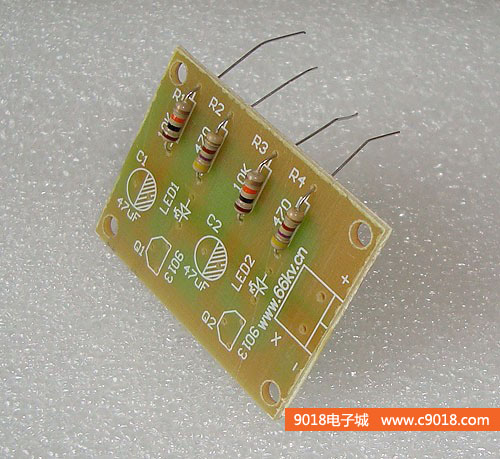

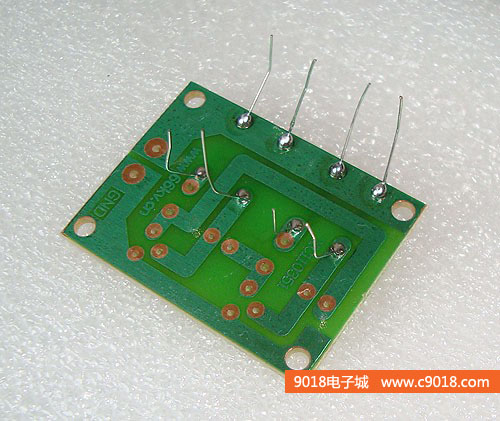

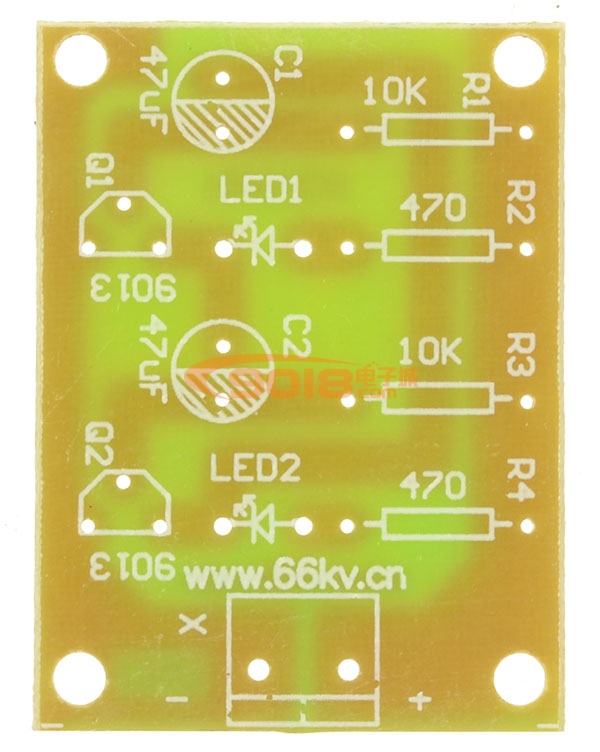

2、首先焊接電阻，電阻要緊貼電路板
3、焊好電阻后，剪掉多余的引腳，在進行下一步
4、焊接接線座

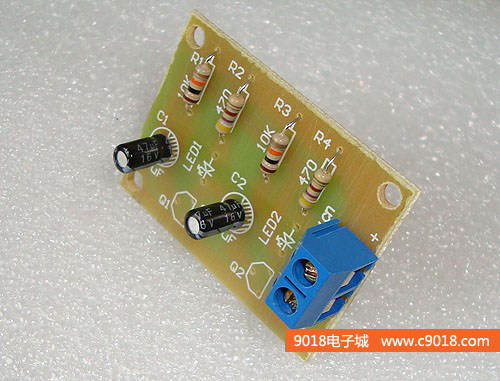

5、焊接電解電容，注意電解電容的極性，陰影部分為負極
6、焊接三極管

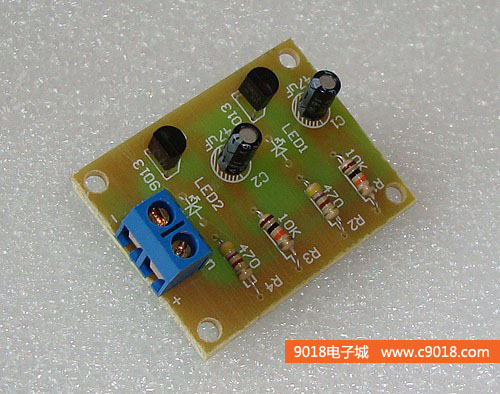

7、最后焊接LED，到這里這個簡易閃光電路套件就焊接好了
