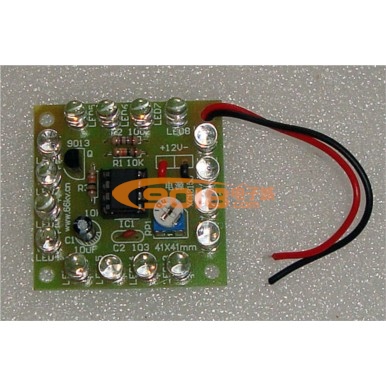

NE555閃爍信號燈電路板電子制作套件/散件
商品貨號：001712501
商品品牌：三彩
銷 售 價：￥5.50 （不含配送費用）
商品評分：10
類型：
- 印刷板+散件
您已選擇：
我要購買： 套（限購 9938 套)
一、電路說明
本套件是時基芯片NE555的一個應用電路，NE555通過少量的外圍元件組成多謝振蕩器，從NE555的3腳輸出低頻脈沖信號，驅動9013，控制LED的閃爍。RP1、C1是振蕩器的定時元件，調節RP1可以改變LED的閃爍頻率。電路采用12V直流供電。

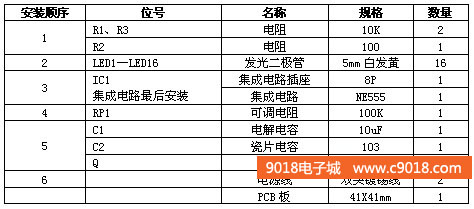

二、元件清單

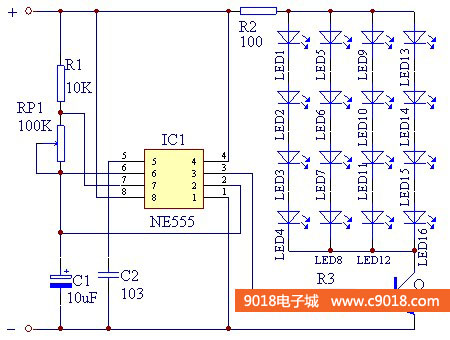

三、電路原理圖

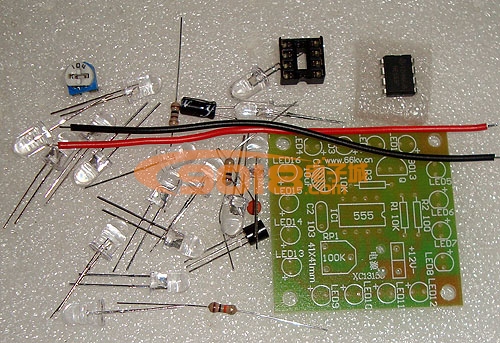

四、未焊接的散件圖

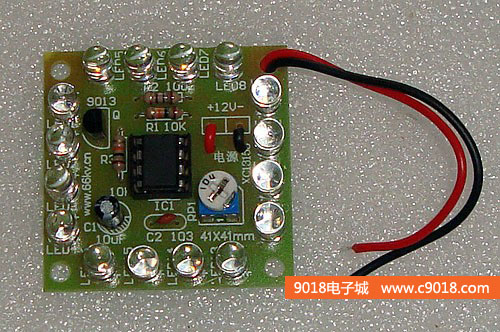

五、焊接好的成品圖

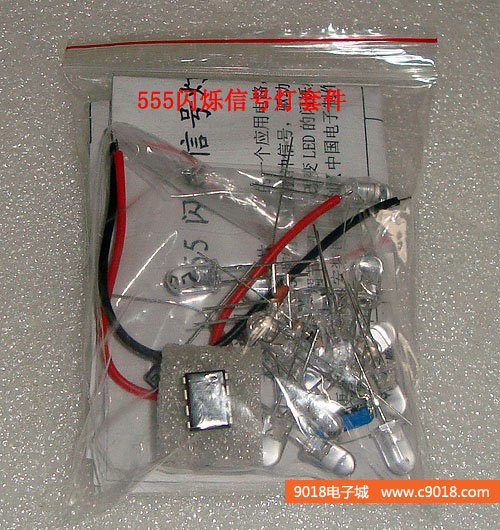

六、套件包裝圖
