花樣多彩色LED心形閃光燈電路電子制作套件/散件
商品貨號：001669801
商品品牌：三彩
銷 售 價：￥14.50 （不含配送費用）
商品評分：7
類型：
- 印刷板+散件
- 成品板
您已選擇：
我要購買： 套（限購 921 套)
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、電路說明
本套件含有20只高亮LED，分成4組，每組一種顏色，在電路板上排成心形圖案；這4組LED分別由Q1、Q2、Q3、Q4驅動，通過閃燈芯片TC4008的控制，按照8種不同的方式閃爍。電路通電后即可工作，8種閃爍方式依次循環， LED的顏色分組請參閱元件清單（LED也可采用同種顏色）。電路采用4.5V供電，配有三節5號電池盒。

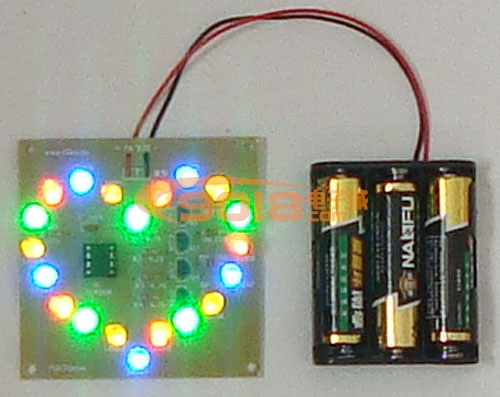

焊接組裝好的花樣心形閃燈最適合在夜間相對較黑的環境中使用，距離2米以外觀看效果更加生動、有趣。

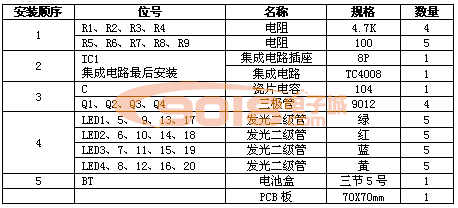

二、元件清單

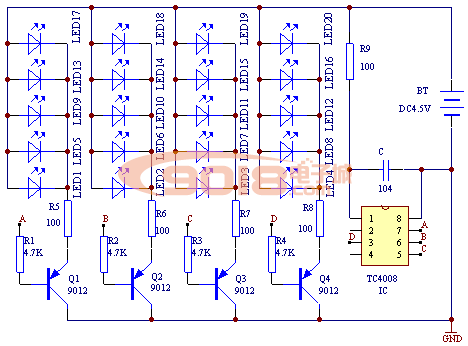

三、電路原理圖

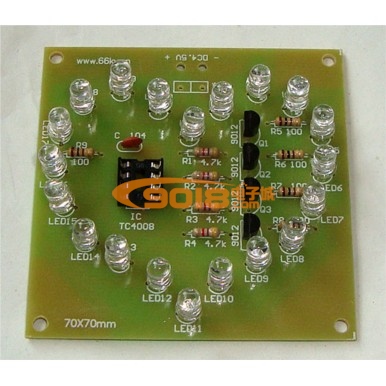

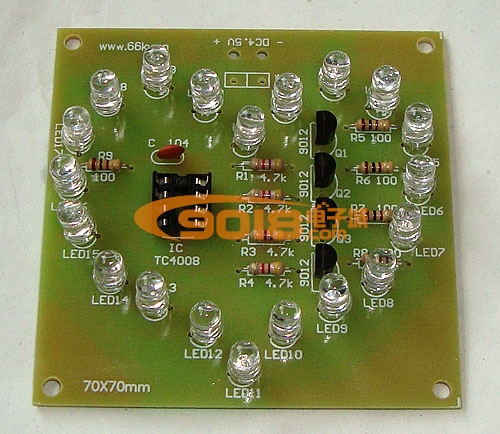

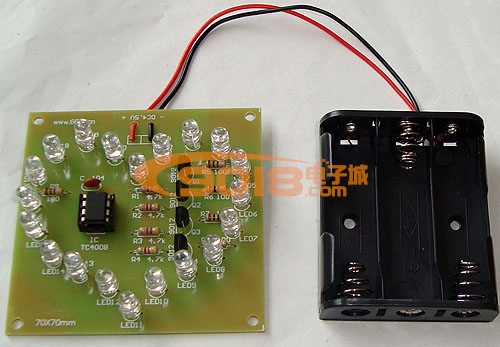

四、焊接好的成品圖
