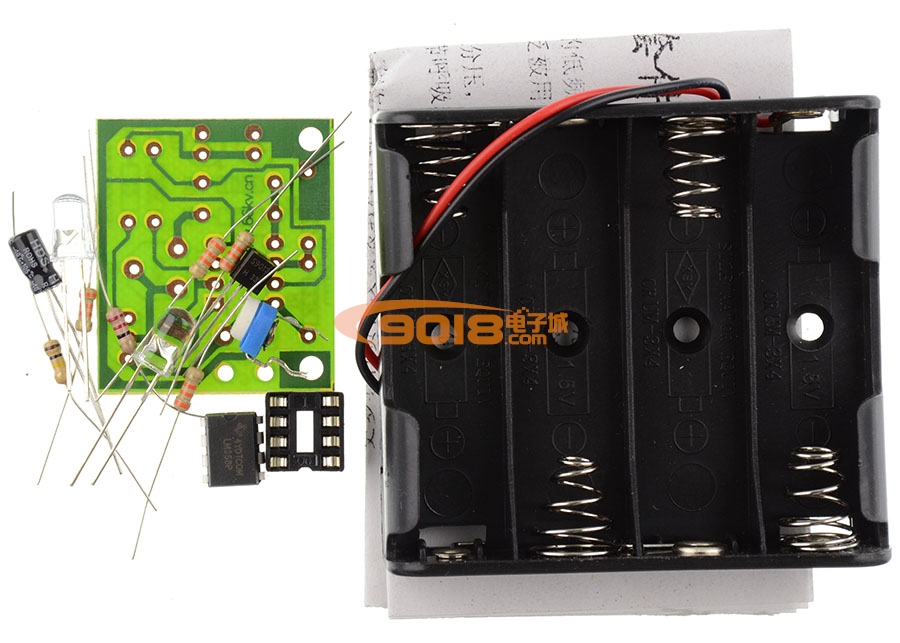

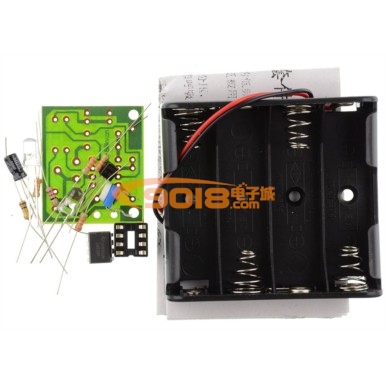

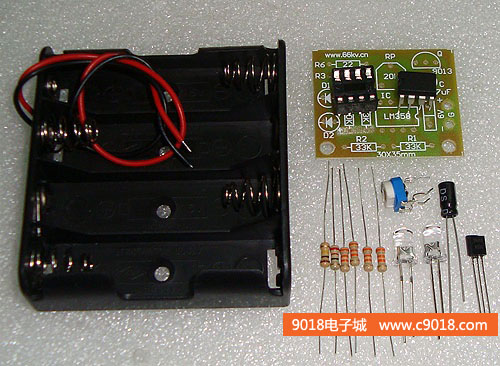

LM358呼吸燈套件（含電池盒）/diy電子專業實習教學器材散件
商品貨號：001872101
商品品牌：三彩
銷 售 價：￥6.00 （不含配送費用）
商品評分：10
類型：
- 印刷板+散件
您已選擇：
我要購買： 套（限購 9999 套)
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、電路說明
本套件是采用雙運算放大器LM358組成的低頻振蕩器，控制LED由亮到暗的逐漸變化，然后再?gòu)陌档搅?，感覺像是在呼吸；廣泛被用于數碼產品、電腦、音響、汽車等各個領域，起到很好的視覺裝飾效果。
電路中R1、R2構成雙運算放大器的基準分壓，R5是運算放大器反饋電阻，R3、R4、RP、C的參數決定振蕩頻率，調節RP可以調節呼吸頻率；本套件采用6V供電，套件中配有四節5號電池盒。

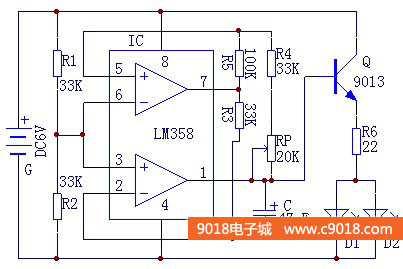

二、電路原理圖

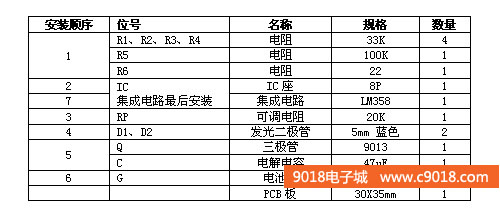

三、元件清單

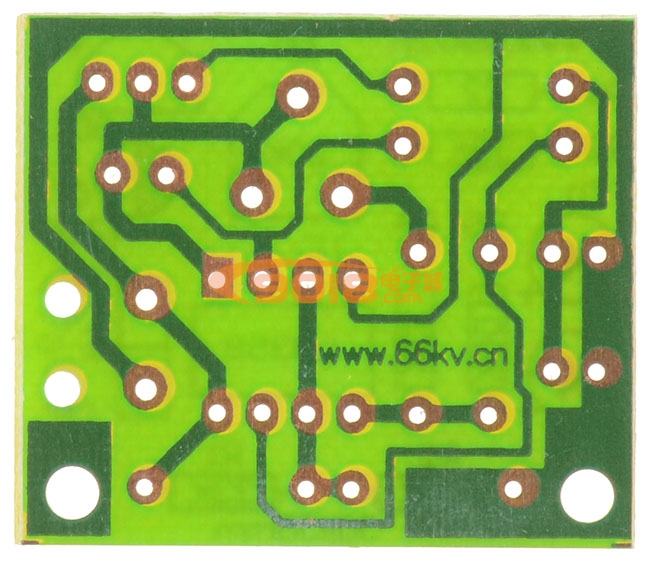

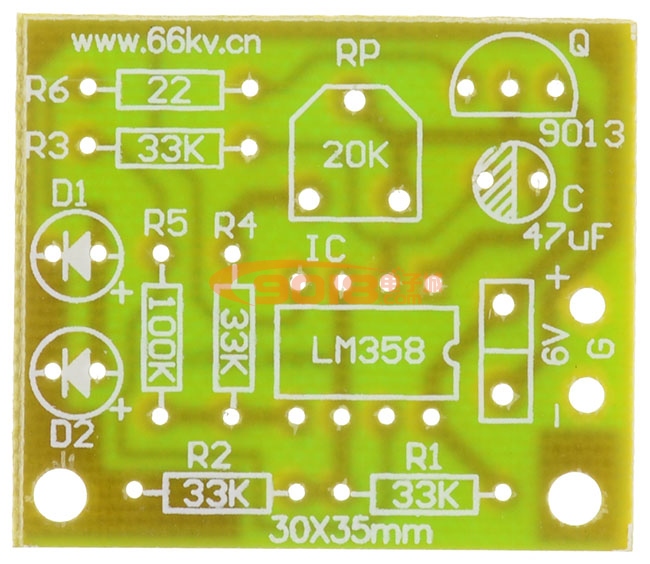

358呼吸燈套件PCB空板正反面圖
