商品貨號:001846501
商品品牌:三彩
銷 售 價:¥8.00 (不含配送費用)
商品評分:10
溫馨提示:本產品可貨到付款,收貨人居住在市區(鄉鎮地區不支持)的客戶下單時請將支付方式選擇為“貨到付款”,由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費,客戶支付現金總金額為:商品價格+運費+代收貨款手續費,詳情請閱讀《貨到付款》。
一、電路說明

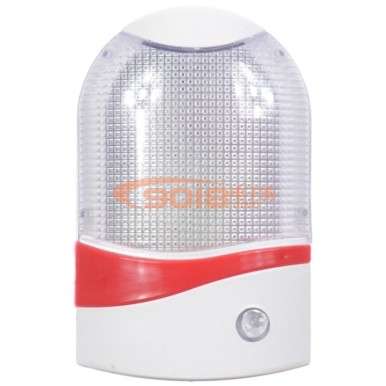

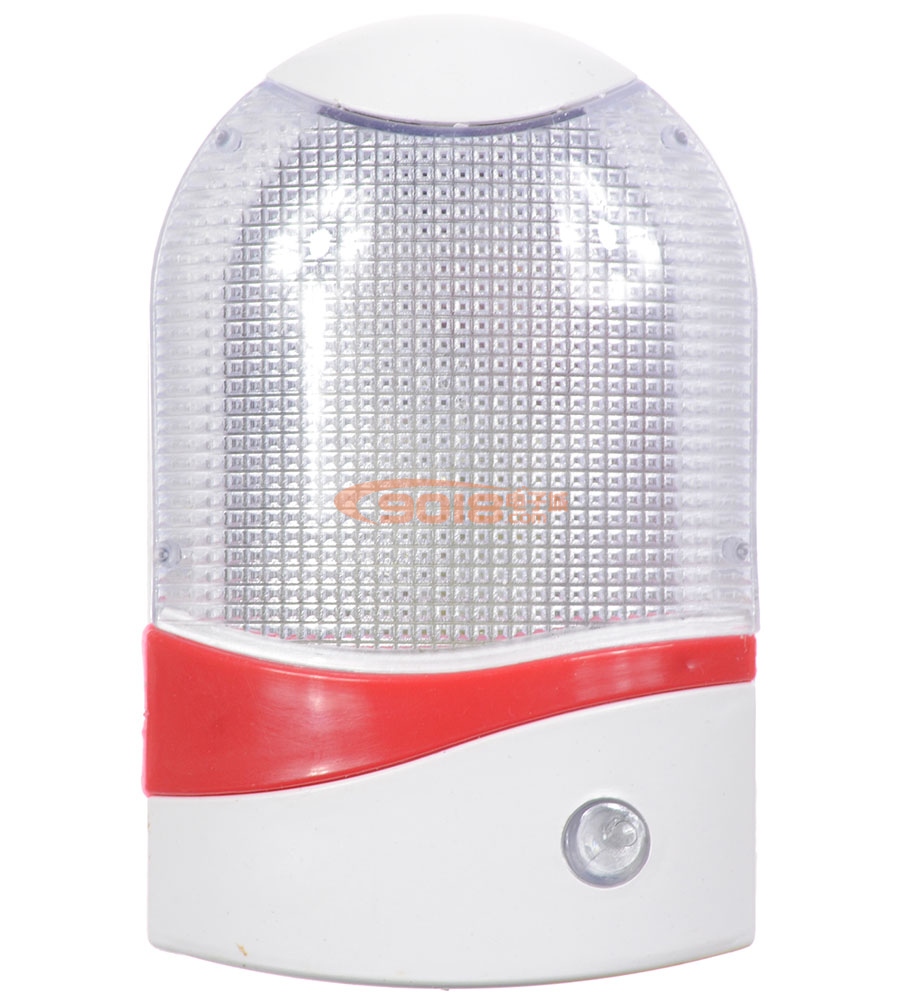

光控小夜燈套件,通過光敏電阻感應環境光線的強弱來控制LED的發光強度,實現白天自動關閉,夜晚自動打開的功能。
本套件采用220V市電供電,利用電容降壓,功耗約為1W左右。電路中C1為降壓電容,R1是C1的放電電阻, D1—D4構成橋式整流, R2是緩沖電阻,C2是濾波電容,DW將電壓穩定在12V,Q為負載LED的開關調整管。白天光線較強時,光敏電阻RG呈低阻狀態,此時Q基本電壓約為0V,Q截止,LED不發光。晚上光線變暗,光敏電阻RG呈高阻狀態,12V電壓經R3加到Q的基極,Q導通,LED發光。
注意事項:因電路采用非隔離式降壓,故光控小夜燈在通電后,電路板上仍會帶有較高的電壓,請不要用手觸摸電路板及相關元件,以防觸電!

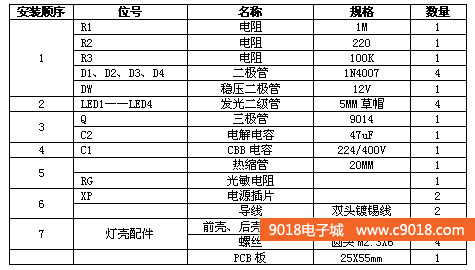

二、光控小夜燈套件元件清單

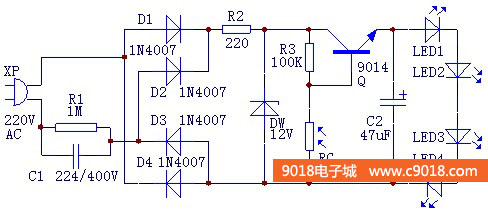

三、光控小夜燈套件電路原理圖

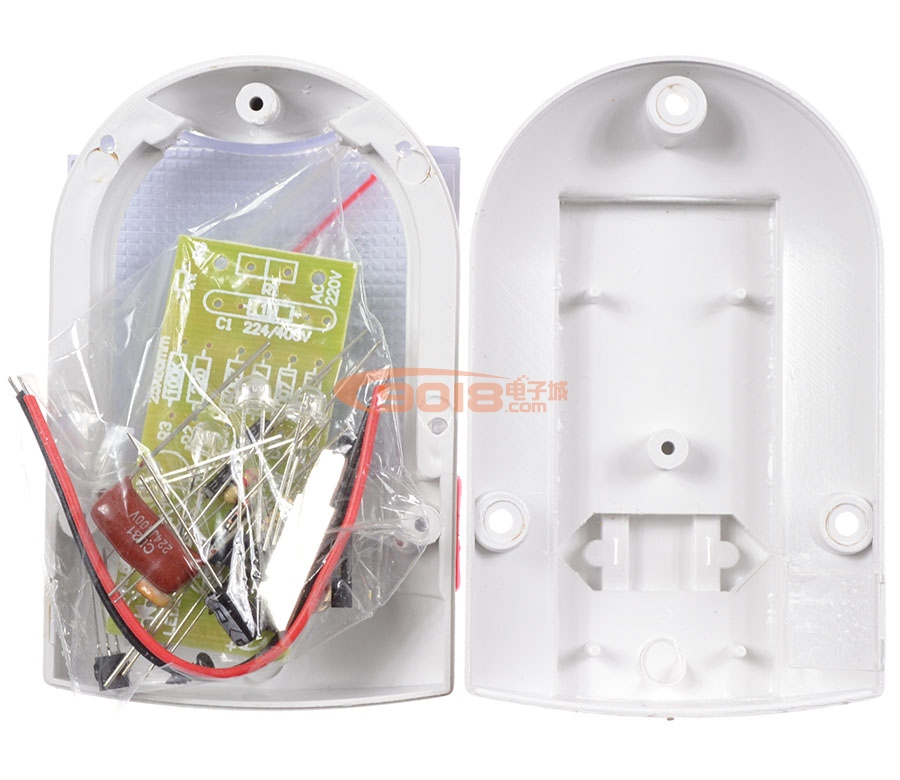

四、光控小夜燈套件未焊接散件

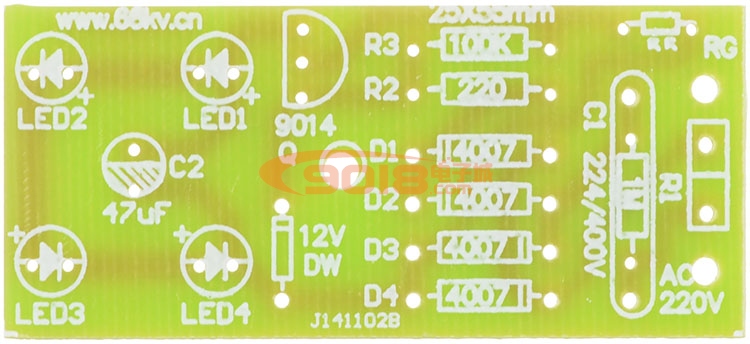

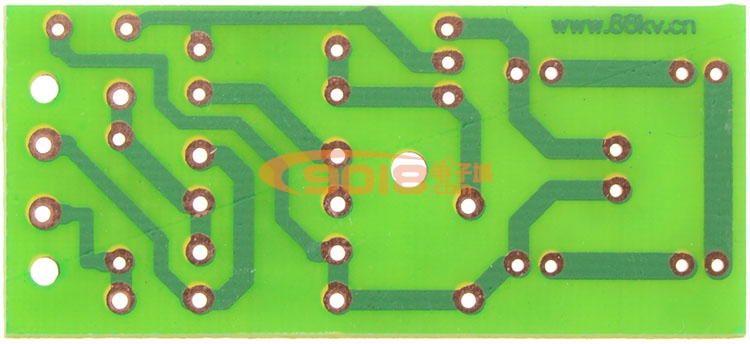

五、光控小夜燈套件PCB
