分立元件門電路電子制作套件/散件
商品貨號：001712701
商品品牌：三彩
銷 售 價：￥8.50 （不含配送費用）
商品評分：10
類型：
- 印刷板+散件
您已選擇：
我要購買： 套（限購 9981 套)
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、 電路說明
本電路為數字電路基礎實驗套件，通過本套件理解分立元件構成的與門、或門及非門的模擬電路構成和工作原理；通過電路原理的分析，讓學生自己得到電路輸入與輸出的物理意義和數字表示的實際情況；通過模擬電路的分析，培養學生電路分析，研究數字電路原理能力。
本套件采用二極管、三極管、電阻等分立元件組成與門、或門及非門，采用撥動開關產生一個高電平或低電平，采用發光二極管來指示門電路輸入、輸出電平，電路簡潔直觀。

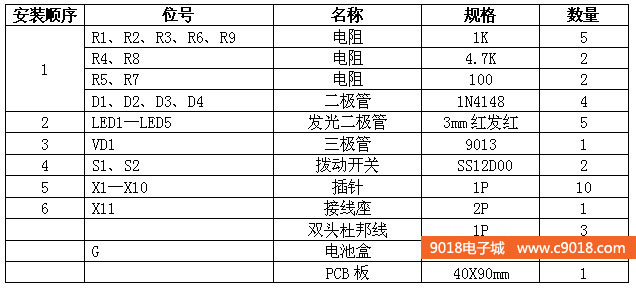

二、元件清單

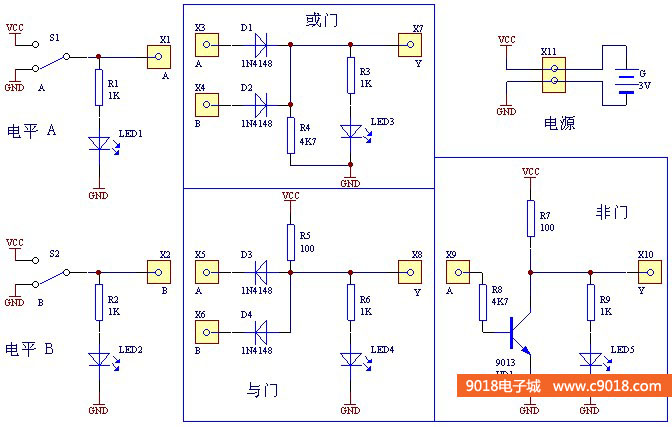

三、電路原理圖

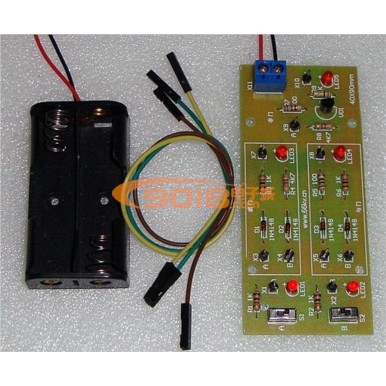

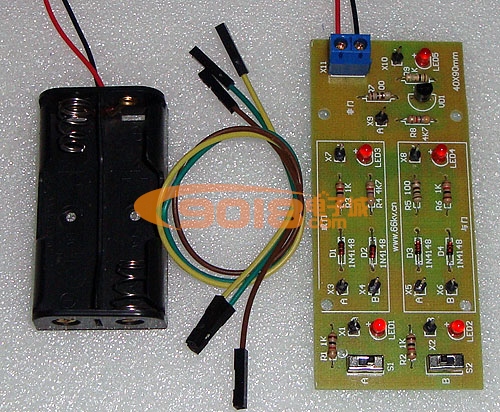

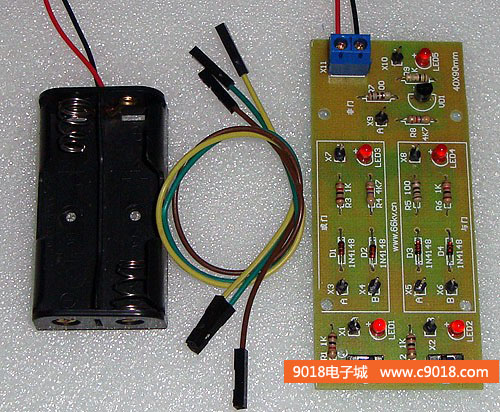

四、焊接好的成品圖
五、電路連接方案（用套件中提供的杜邦線，把下圖藍色導線所對應的兩點連接起來）

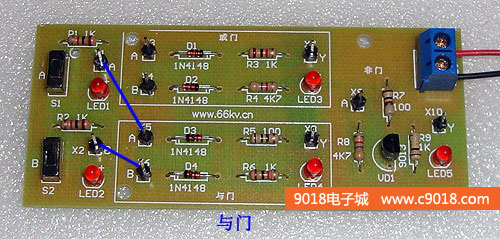

1、與門
2、或門

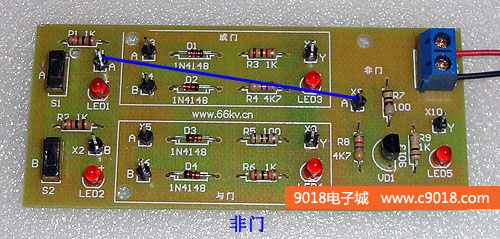

3、非門

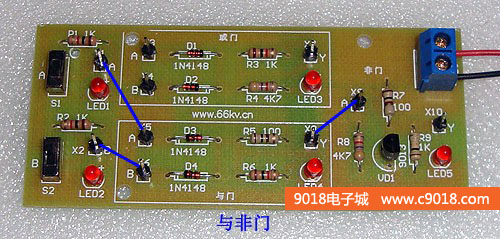

4、與非門

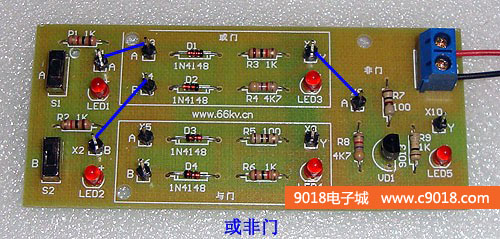

5、或非門
