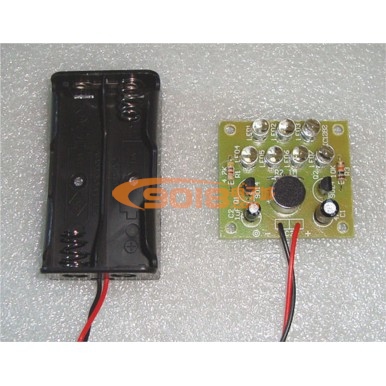

聲控LED音樂旋律燈電路/趣味閃燈電路電子制作套件/散件
商品貨號：001544701
商品品牌：三彩
銷 售 價：￥6.50 （不含配送費用）
商品評分：10
類型：
- 印刷板+散件
您已選擇：
我要購買： 套（限購 9790 套)
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、電路說明
電路功能：隨著音樂或其它聲音的響起，LED燈便跟隨著聲音的節奏（聲音的快慢大小）閃亮的動起來。在焊接成功后，您可感受到聲音與光的美妙旋律組合。
電路原理：聲控LED旋律燈電路由電源電路、話筒放大電路、LED發光指示電路組成，電源采用兩節5號電池。MIC將聲音信號轉化為電信號，經C2耦合到Q1放大，放大后的信號送到Q2基極，由Q2推動LED發光，聲音越大，LED亮度越高。
安裝注意事項：駐極體話筒有正負之分，與鋁殼相連的一端為負端，安裝時不要弄錯了。電源有正負分別，可以直接用3V的電池盒連接，紅色引線為正極黑色引線為負極。
工作電壓：3V。

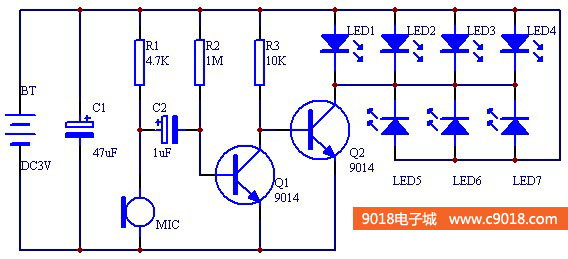

二、電路原理圖

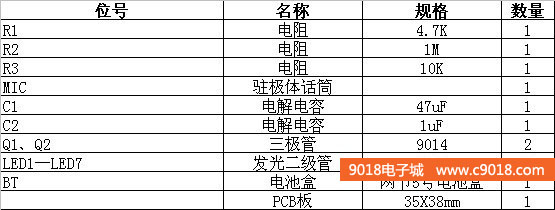

三、元件清單

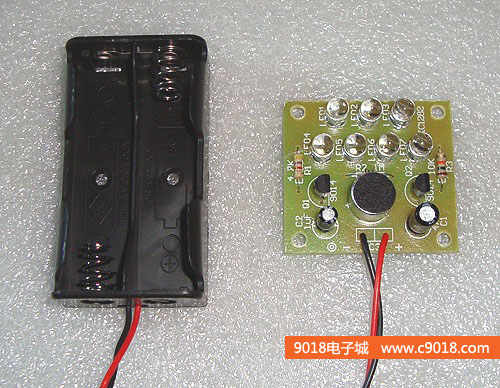

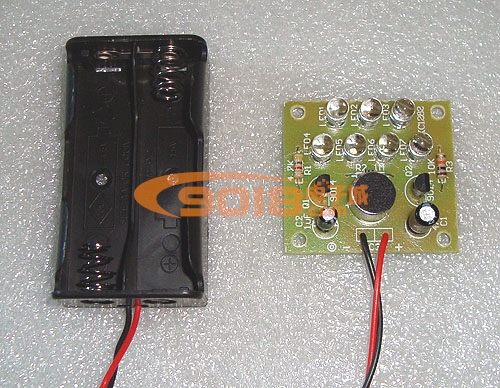

四、組裝好的成品圖片
