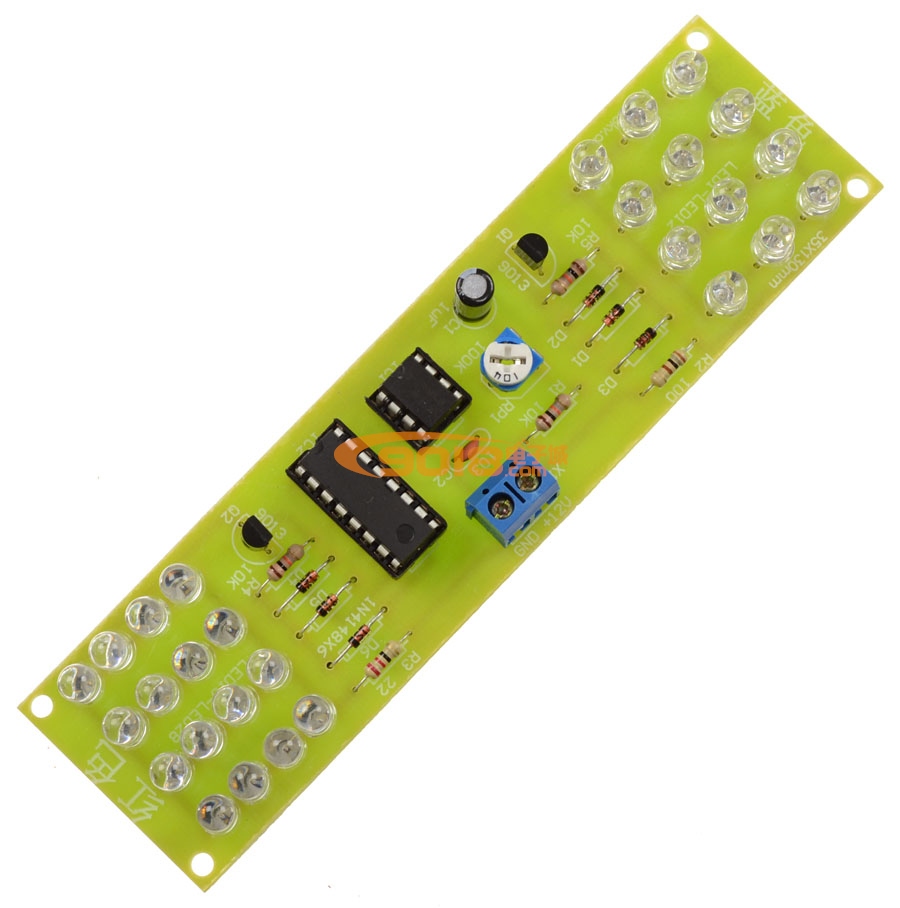

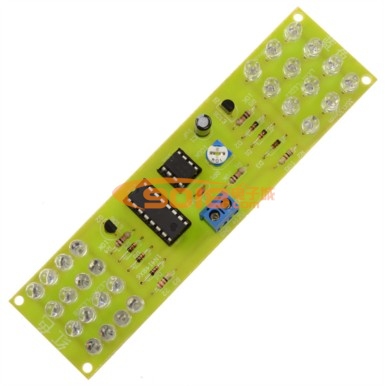

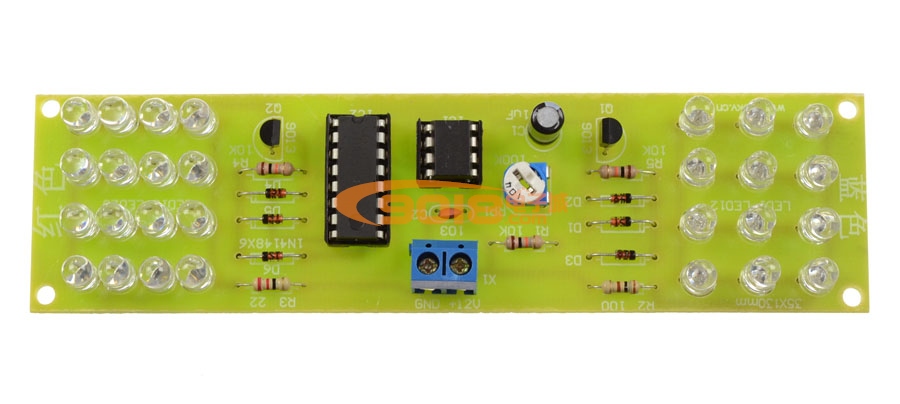

CD4017+NE555雙色爆閃燈電路電子制作套件/散件
商品貨號：001009001
商品品牌：三彩
銷 售 價：￥16.00 （不含配送費用）
商品評分：7
類型：
- 印刷板+散件
- 成品板
您已選擇：
我要購買： 套（限購 973 套)
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。

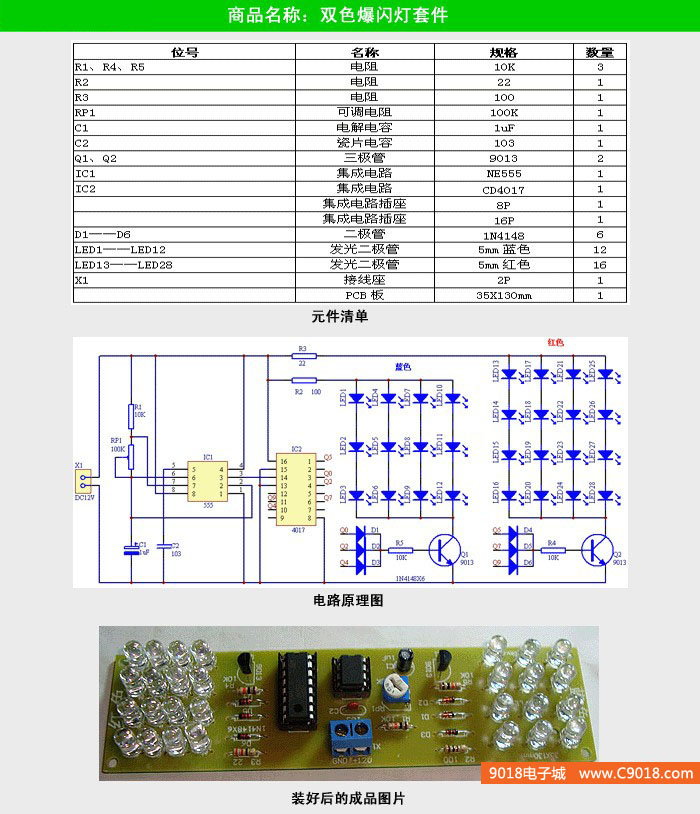

電路說明
本套件由NE555組成的多諧振蕩器和CD4017十進制計數器／脈沖分配器組成。當?shù)?、3、5個脈沖到來時，Q0、Q2、Q4依次輸出高電平，藍色LED閃亮3次，第6、8、10個脈沖到來時，Q5、Q7、Q9依次輸出高電平，紅色LED閃亮3次，當?shù)?1、13、15個脈沖到來時藍色LED再閃亮，依次循環藍色和紅色LED交替閃亮，形成模擬警燈的樣子。改變RP1大小可改變振蕩周期，從而改變了LED的閃亮的速度。
