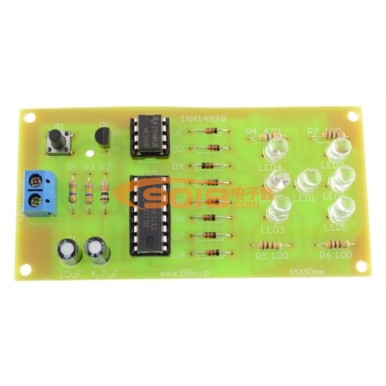

LED骰子電路電子制作套件/散件(CD4017+NE555數字電路教學)
商品貨號：001008401
商品品牌：三彩
銷 售 價：￥9.00 （不含配送費用）
商品評分：10
類型：
- 印刷板+散件
- 成品板
您已選擇：
我要購買： 套（限購 964 套)
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
電路說明

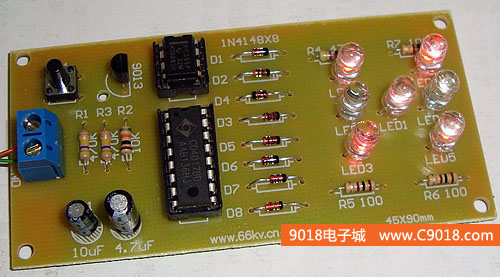

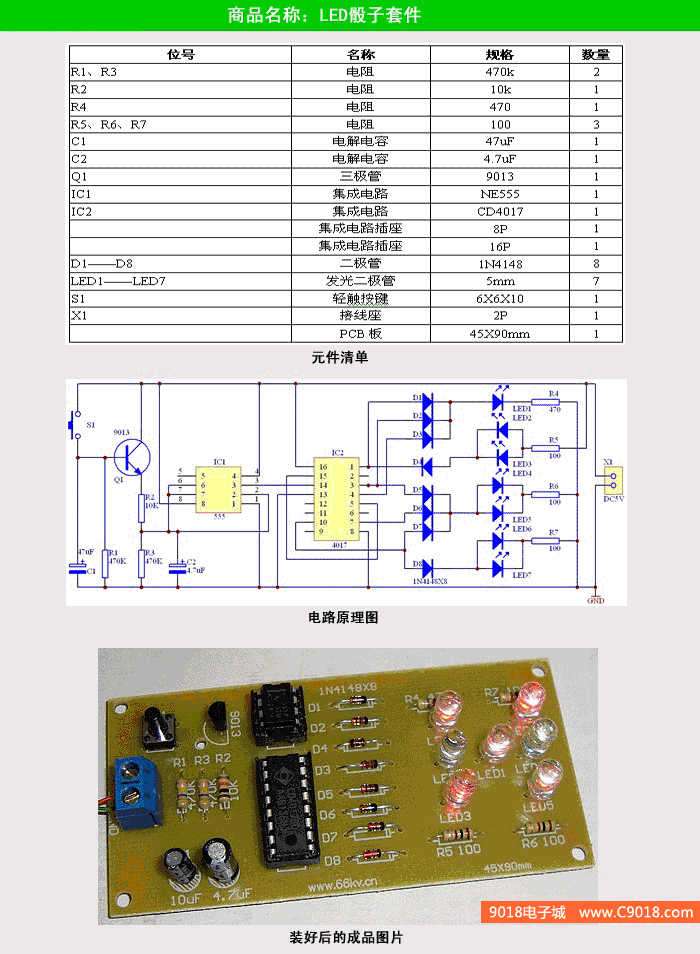

本電路由NE555組成的多諧振蕩器和CD4017十進制計數器／脈沖分配器組成。7顆發光二極管模擬骰子的點數，當按下啟動鍵1秒以上，發光二極管安骰子的不同點數高速循環點亮，幾秒鐘后循環速度越來越慢并最終隨機停止于某個點上。C1的數值決定延遲時間，C2的數值決定循環速度。電源供電電壓為直流5V，也可以采用3節1.5V電池供電。
以下內容為：LED骰子套件焊接過程

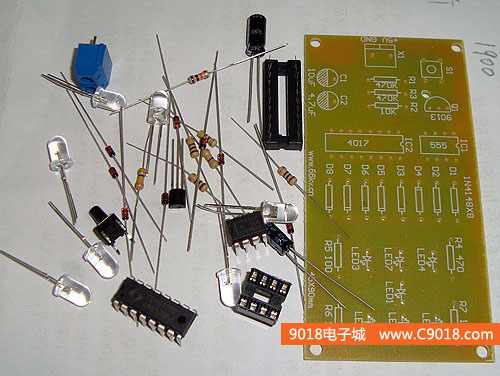

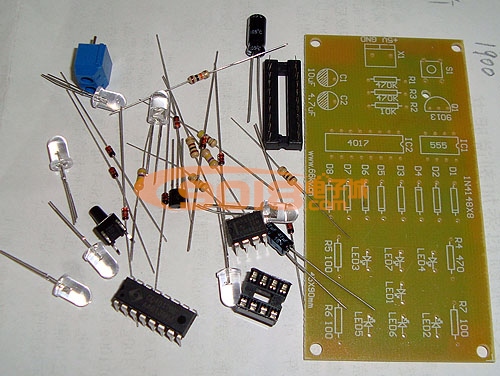

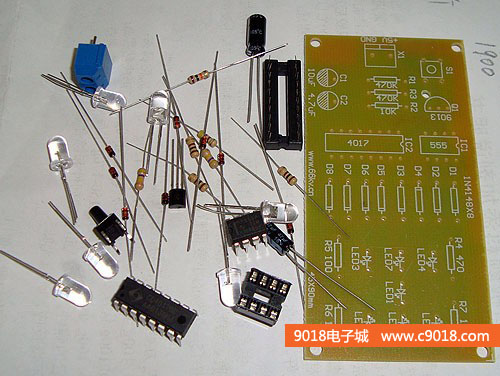

1、對著LED骰子套件元件清單看看元件名稱數量有無差錯，最好對每個元件進行測量，確認無誤后方可焊接

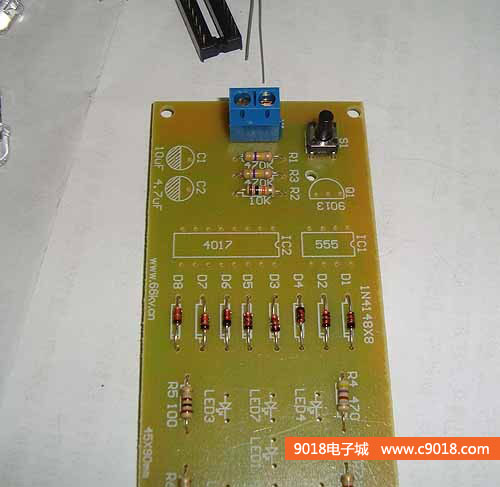

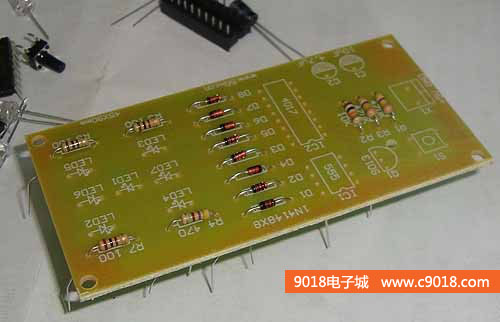

2、首先焊接電阻和二極管，這里的二極管數量較多，焊接時注意極性別弄錯了

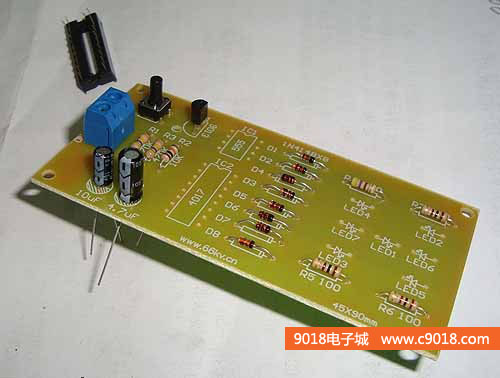

3、焊接電源接線座和按鍵
4、焊接電解電容和三極管，電解電容要注意極性不能裝反，電路板上電容符號的陰影部分是負極

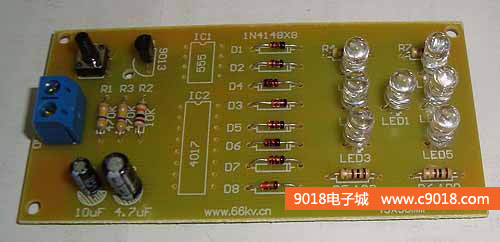

5、焊接LED，原來LED采用白發紅的，由于是聚光的發光太刺眼，所以現在都換成紅發紅的了

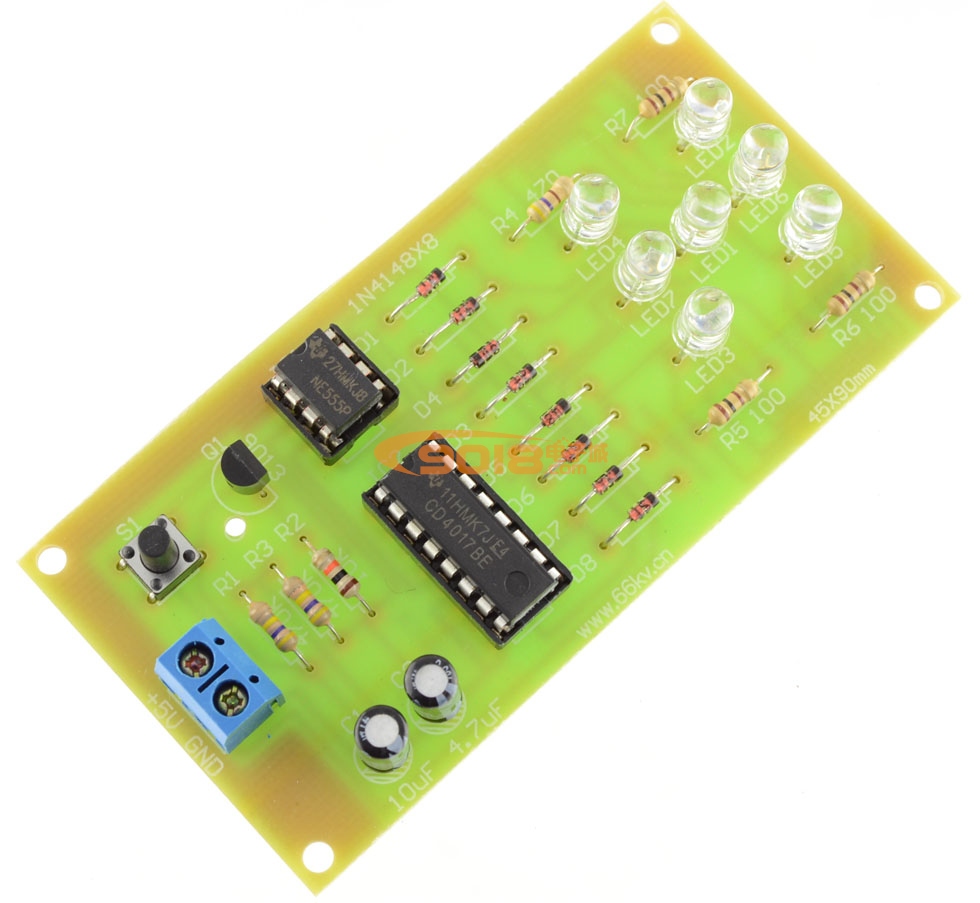

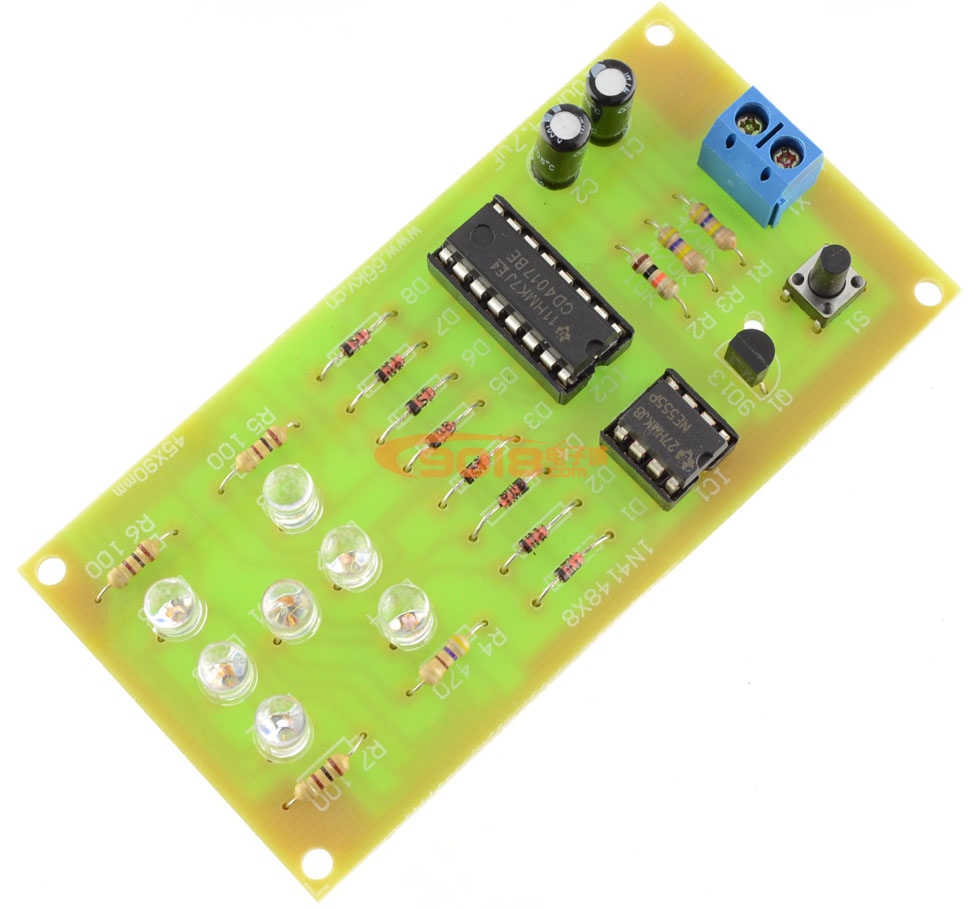

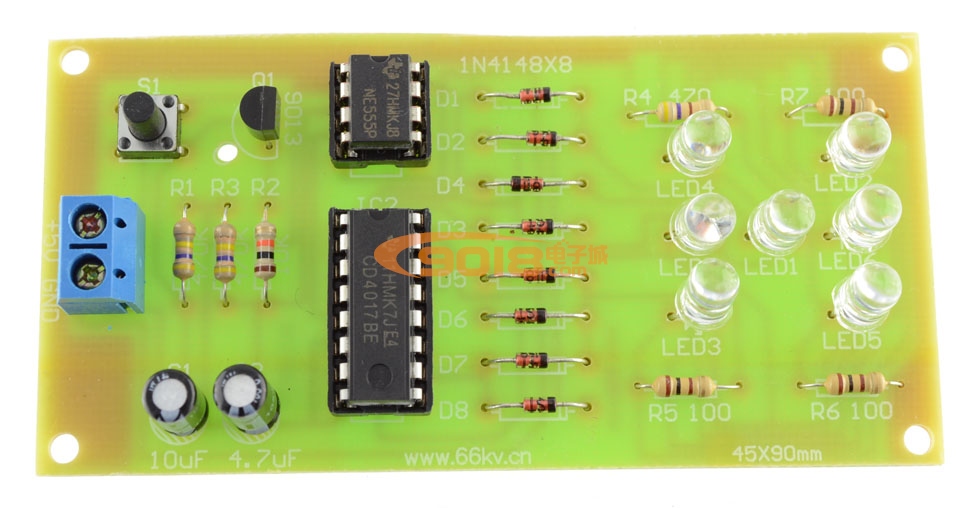

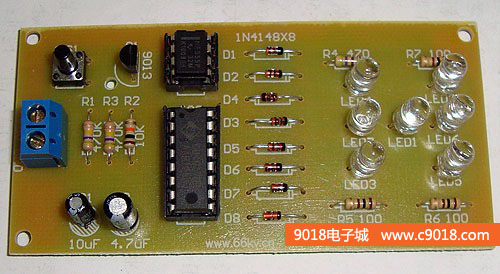

6、最后焊上兩個集成電路插座，裝上對應的集成電路，LED骰子套件就焊接好了
