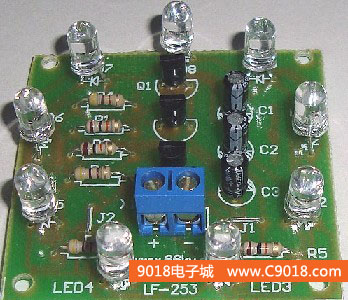

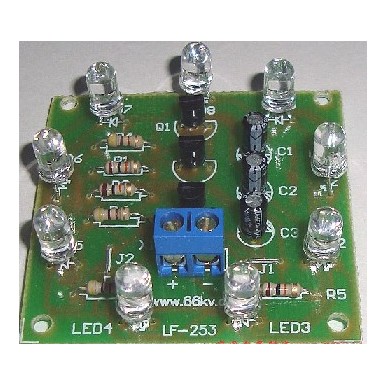

三組9只LED旋轉燈電子制作套件/散件
商品貨號：001009301
商品品牌：三彩
銷 售 價：￥6.00 （不含配送費用）
商品評分：10
- 印刷板+散件
- 成品板
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。

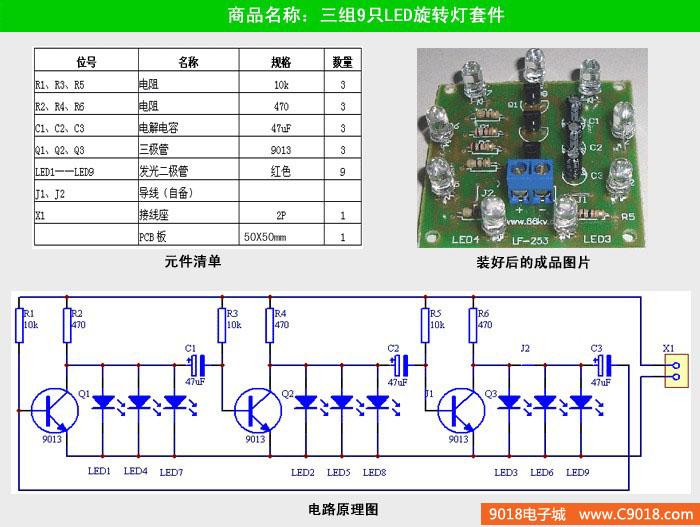

一、電路說明
本套件是一個由3只三極管和9只LED組成的循環燈。電路是這樣工作的，當電源一接通，3只三極管就要爭先導通，但由于元器件有差異，只有某一只管子最先導通。假如Q1最先導通，那么Q1集電極電壓下降，使電容C1的左端接近零電壓，由于電容器兩端的電壓不能突變，所以Q2基極也被拉到近似零電壓，使Q2截止。Q2集電極為高電壓，那么接在它上面的發光二極管就亮了。此刻Q2集電極上的高電壓通過電容器C2使Q3基極電壓升高，三極管Q3也將迅速導通。因此在這一段時間內，Q1與Q3的集電極均為低電壓，只有接在Q2集電極上的發光二極管亮，而其余兩只發光二極管不亮。隨著電源通過電阻R3對C1的充電，使三極管Q2基極電壓逐漸升高，當超過0.6伏時，Q2由截止狀態變為導通狀態，集電極電壓下降，發光二極管熄滅。與此同時三極管Q2集電極電壓的下降通過電容器C2的作用使三極管Q3的基極電壓也下跳，Q3由導通變為截止。接在Q3集電極上的發光二極管就亮了。如此循環，電路中3只三極管便輪流導通和截止，三只發光二極管就不停地循環發光。改變電容的容量可以改變循環燈循環的速度。
以下內容為：三組9只LED旋轉燈套件焊接過程

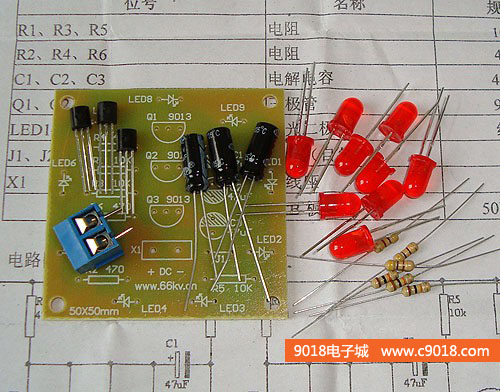

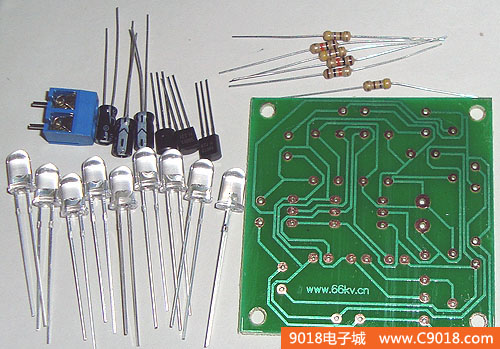

1、根據元件清單檢查元件數量

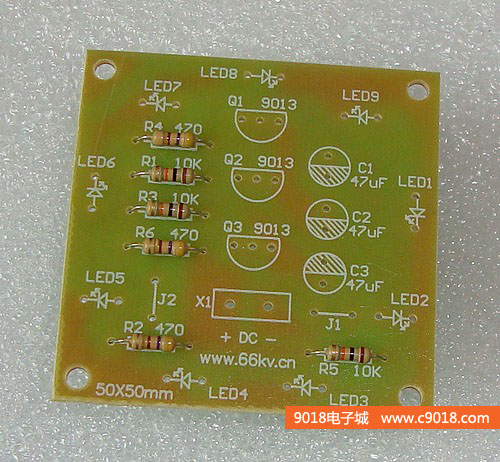

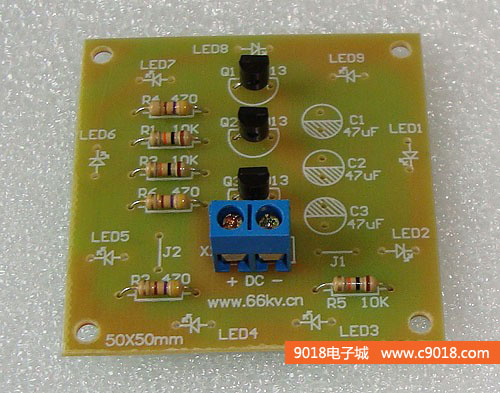

2、首先焊接電阻，電阻要緊貼電路板

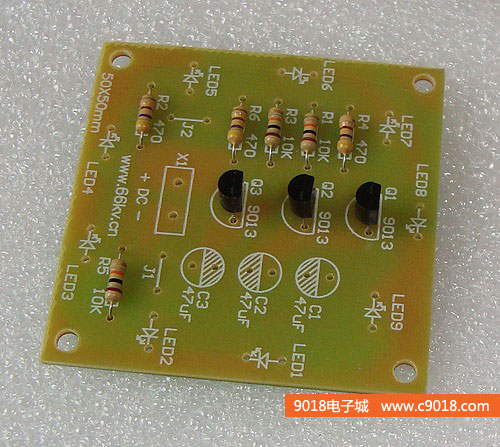

3、焊接三極管
4、焊接接線座

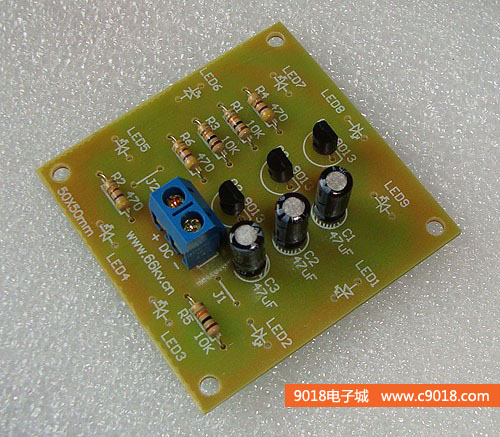

5、焊接電解電容，注意電解電容的極性，陰影部分為負極

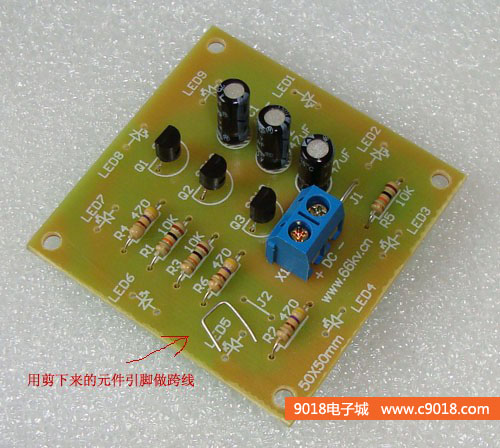

6、焊接跨線，套件中不提供跨線，用剪下的元件引腳做跨線

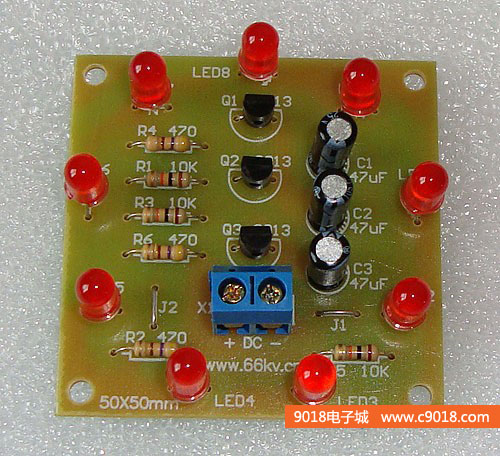

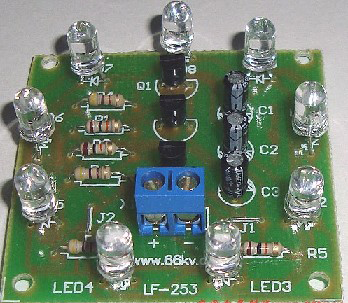

7、最后焊接LED，LED也要注意極性，一般長的引腳為正極，如果直觀不能確定極性可以使用萬用表測量。到這里這個三組9只LED旋轉燈套件就焊接好了
-
