一、電路說明:

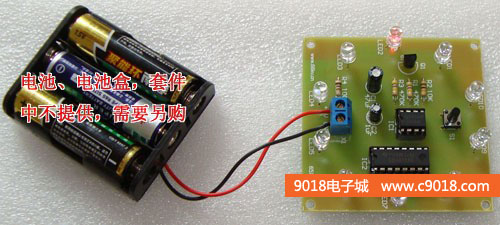

本電路由555組成的多諧振蕩器和CD4017十進制計數器/脈沖分配器組成。10顆發光二極管模擬幸運物,當按下啟動鍵1秒以上,發光二極管高速循環點亮,幾秒鐘后旋轉速度越來越慢并最終隨機停止于某顆燈上。可以將每顆燈旁邊標上幸運物品作為搖獎器。C1的數值決定延遲時間,C2的數值決定循環速度。電源供電電壓為直流5V,也可以采用3節1.5V電池供電。

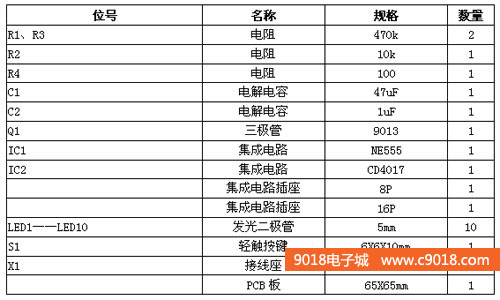

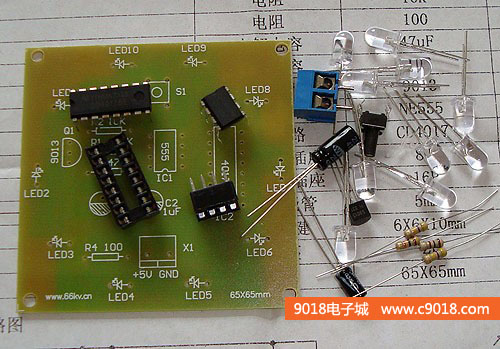

二、元件清單:

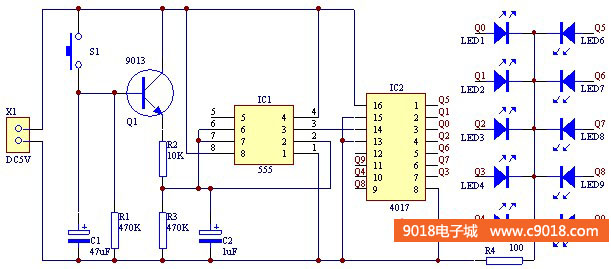

三、電路原理圖:

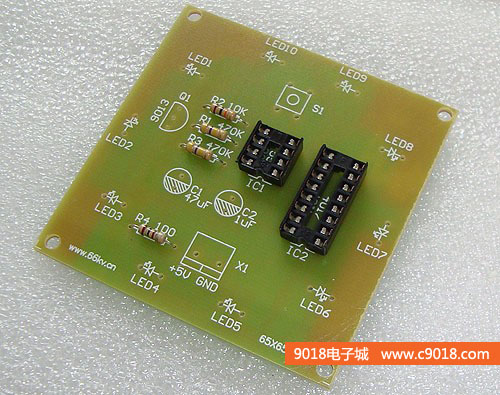

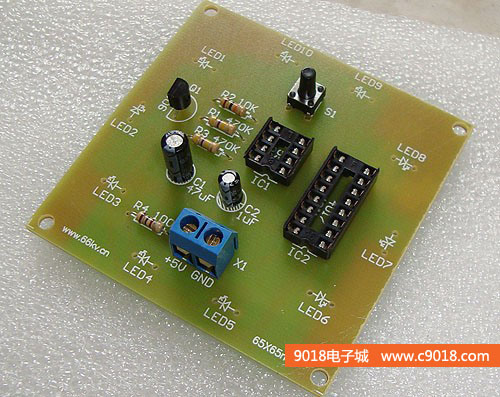

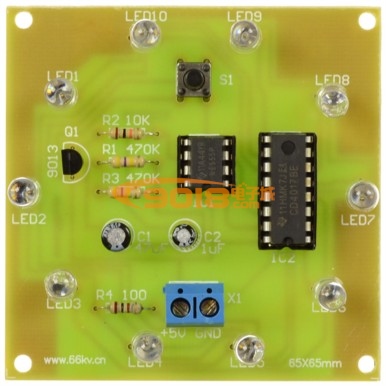

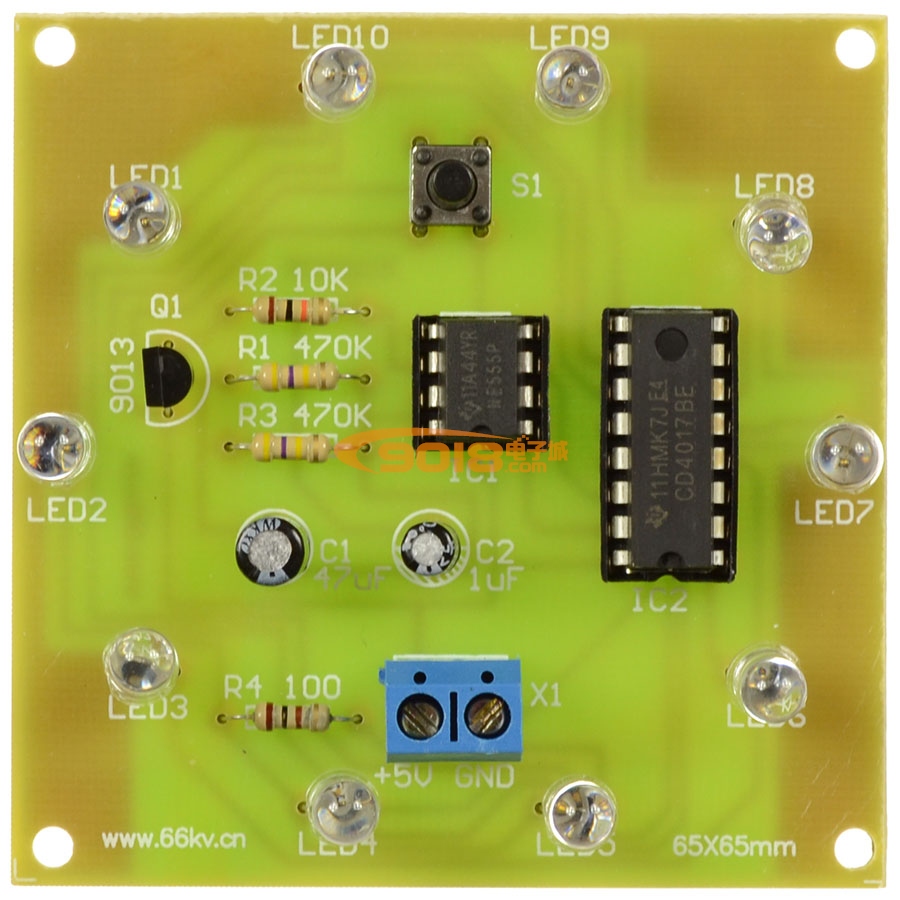

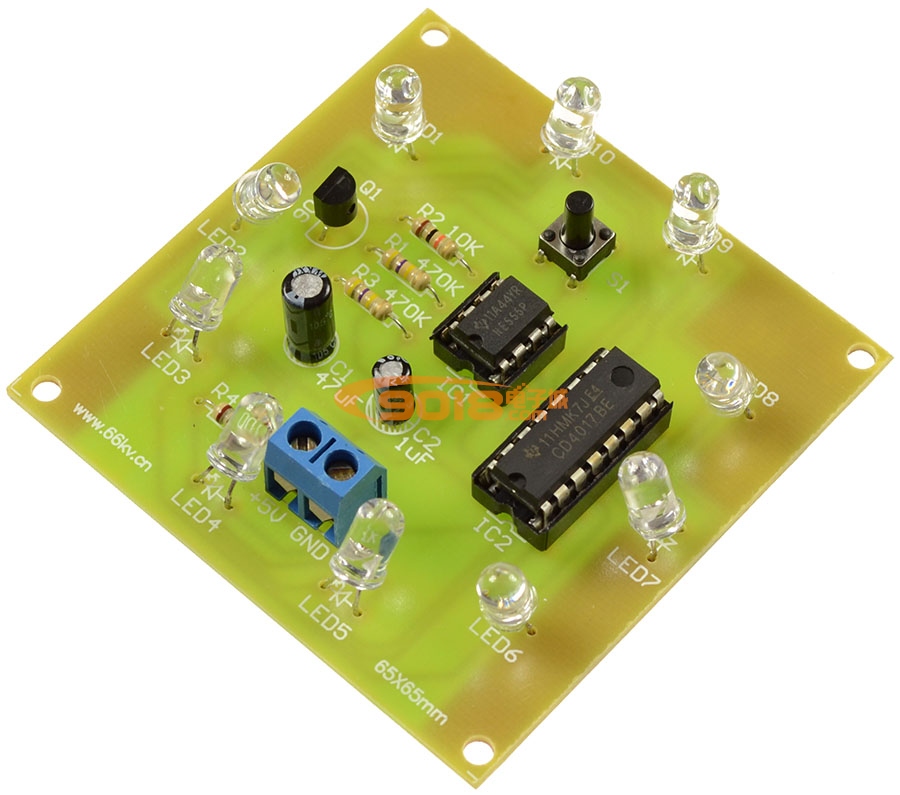

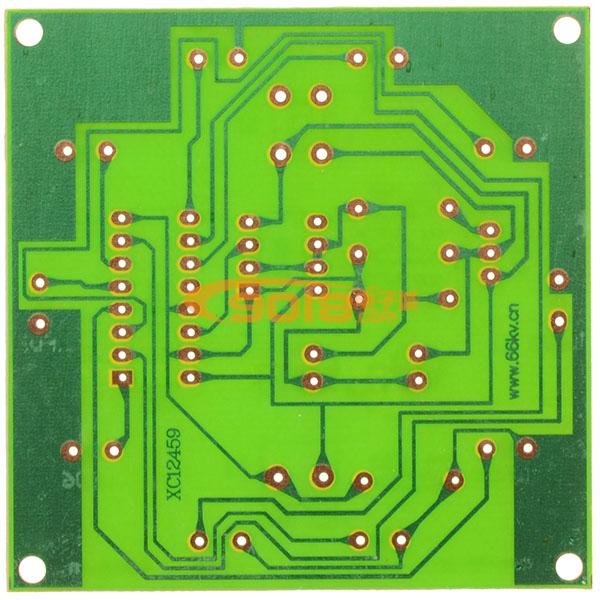

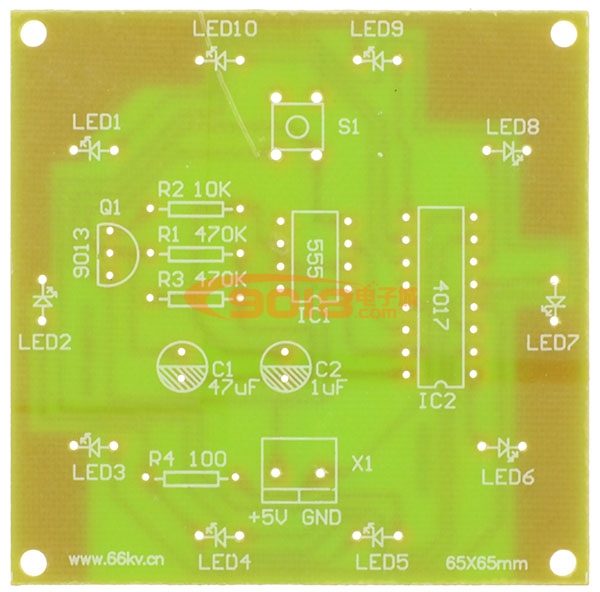

四、焊接好的成品圖:
以下內容為:電子幸運轉盤套件焊接過程

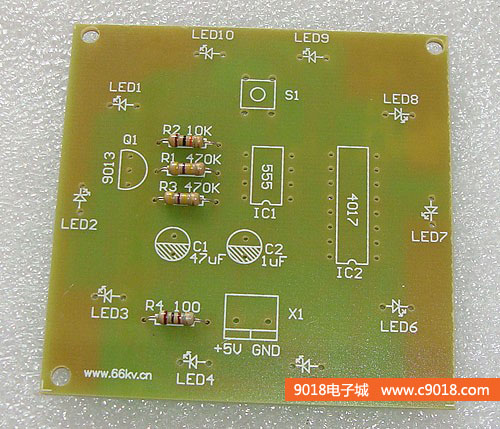

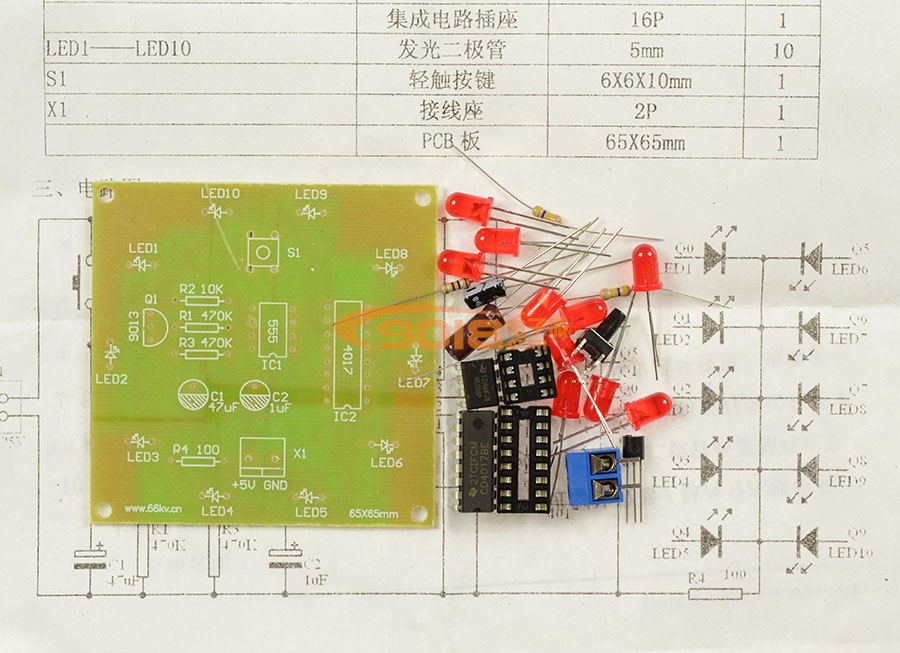

1、對著電子幸運轉盤套件元件清單看看元件名稱數量有無差錯,最好對每個元件進行測量,確認無誤后方可焊接
2、先焊接電阻

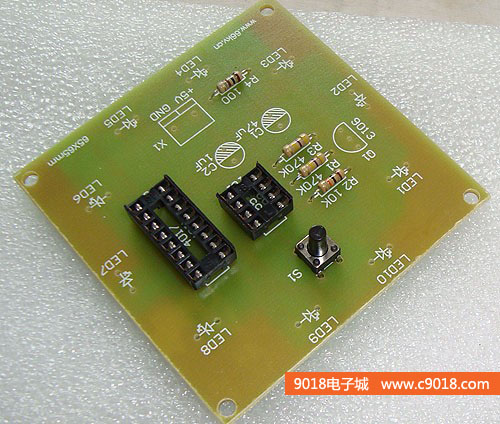

3、焊接兩個集成電路插座
4、焊接按鍵開關
5、焊接電解電容、三極管和電源接線座,電解電容符號的陰影部分是負極
6、裝上兩個集成電路,通上4.5V的直流電壓,按下S1,電子幸運轉盤電路就可以工作了
