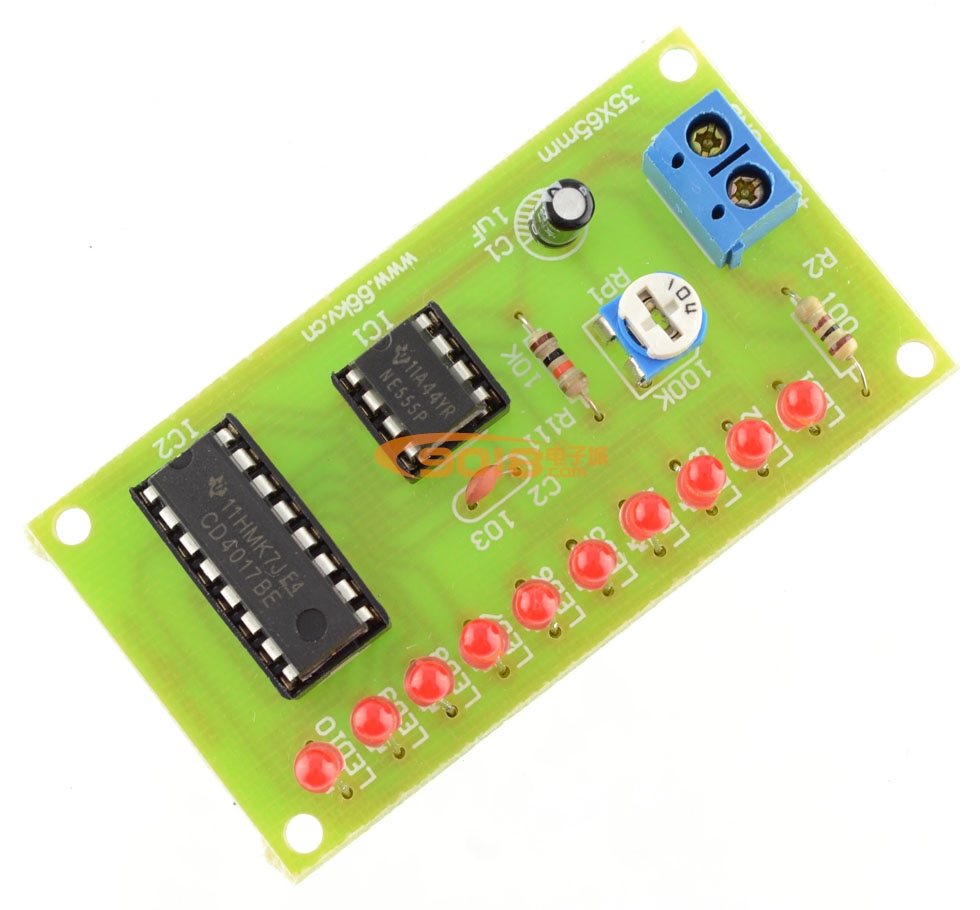

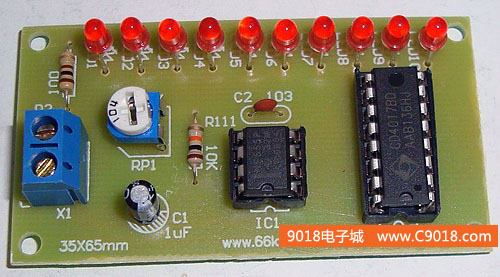

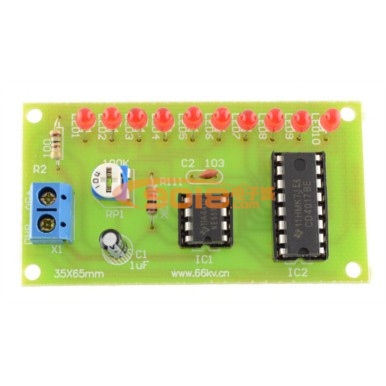

CD4017數字LED流水燈電路電子制作套件/散件含電池盒(NE555數字電路應用)
商品貨號：001008001
商品品牌：三彩
銷 售 價：￥8.50 （不含配送費用）
商品評分：10
類型：
- 印刷板+散件
- 成品板
您已選擇：
我要購買： 套（限購 1000 套)
搭配商品
-
3節7號電池盒 帶開關 引出線 電池蓋銷售價：￥3.60
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。

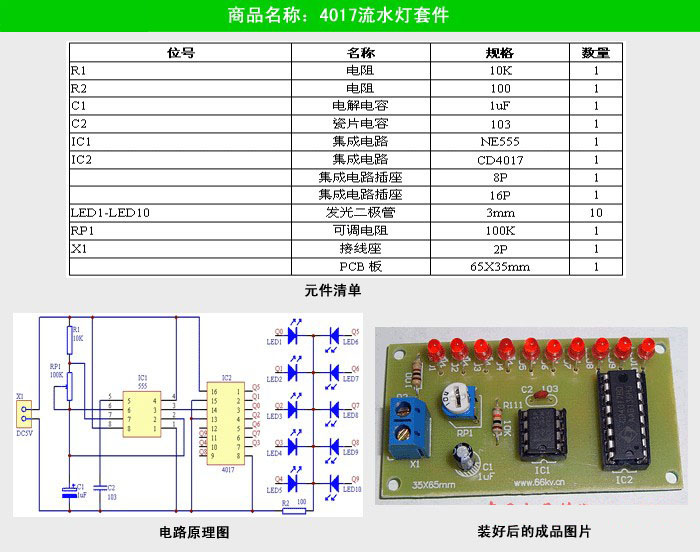

電路說明
本套件由NE555組成的多諧振蕩器和CD4017十進制計數器／脈沖分配器組成。
改變RP1大小可改變振蕩周期，即燈組流動速度。當第一個脈沖到來時，Q0輸出高電平，LED1點亮，第二個脈沖到來時，Q1輸出高電平，LED2點亮...直到Q9輸出高電平，LED10亮。完成一個循環輸出，接著進行下一輪輸出，由LED1亮，LED2亮...。
以下內容為：4017流水燈套件焊接過程

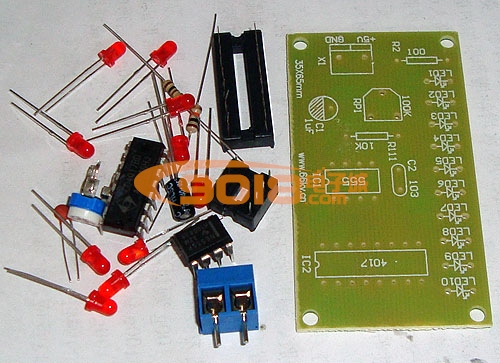

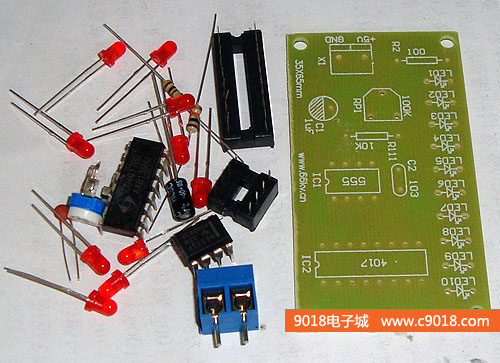

1、對著元件清單看看元件名稱數量有無差錯，最好對每個元件進行測量，確認無誤后方可焊接

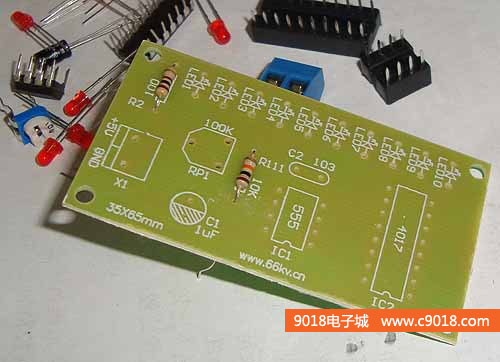

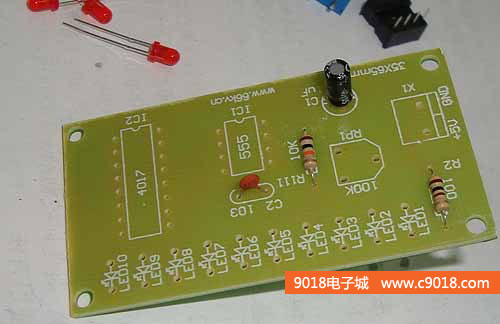

2、首先焊接電阻這樣的小元件
3、焊接電解電容和瓷片電容，電解電容要注意極性不能裝反，電路板上電容符號的陰影部分是負極

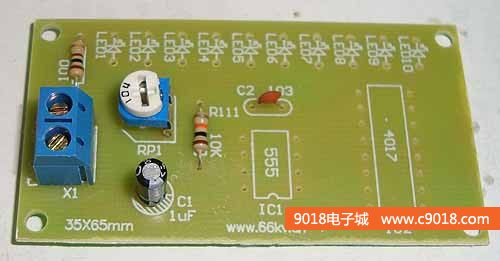

4、焊接接線座和可調電阻，100K可調電阻是用來調整燈組流動速度的

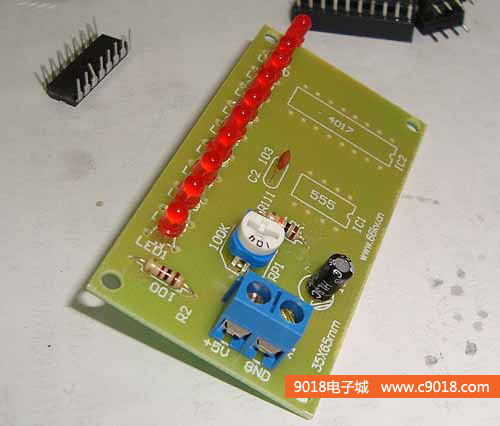

5、焊接發光二級管
6、最后焊接兩個集成電路插座，裝上555和4017，4017流水燈套件就做好了
