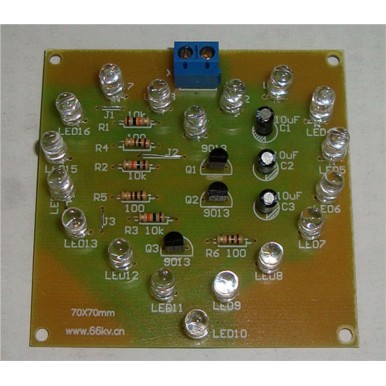

心形閃光燈電路電子制作套件/散件(低頻振蕩電路應用) 帶電池盒
商品貨號：001007301
商品品牌：三彩
銷 售 價：￥7.50 （不含配送費用）
商品評分：9
- 印刷板+散件
溫馨提示：本產品可貨到付款，收貨人居住在市區（鄉鎮地區不支持）的客戶下單時請將支付方式選擇為“貨到付款”，由客服人員與您聯系確認。辦理此業務需額外加收5-10元不等的手續費，客戶支付現金總金額為：商品價格+運費+代收貨款手續費，詳情請閱讀《貨到付款》。
一、電路說明
本款套件含有18只紅色LED，分成3租，排列組成一個心形的圖案，并由三極管震蕩電路驅動，使紅色的心形圖案不斷的按順時針方向旋轉閃亮，特別是在夜間使用時，富有動感。
工作原理：從原理圖上可以看出，18只LED被分成3組，每當電源接通時，3只三極管會爭先導通，但由于元器件存在差異，只會有1只三極管最先導通，這里假設Q1最先導通，則LED1這一組點亮，由于Q1導通，其集電極電壓下降使得電容C2左端下降，接近0V，由于電容兩端的電壓不能突變，因此Q2的基極也被拉到近似0V，Q2截止，故接在其集電極的LED2這一組熄滅。此時Q2的高電壓通過電容C3使Q3集電極電壓升高，Q3也將迅速導通，LED3這一組點亮。因此在這段時間里，Q1、Q3的集電極均為低電平，LED1和LED3這兩組被點亮，LED2這一組熄滅，但隨著電源通過電阻R2對C2的充電，Q2的基極電壓逐漸升高，當超過0.7V時，Q2由截至狀態變?yōu)閷?dǎo)通狀態，集電極電壓下降，LED2這一組點亮。與此同時，Q2的集電極下降的電壓通過電容C3使Q3的基極電壓也降低，Q3由導通變?yōu)榻刂?，其集電極電壓升高，LED3這一組熄滅。接下來，電路按照上面敘述的過程循環，3組18只LED便會被輪流點亮，同一時刻有2組共12只LED被點亮。這些LED被交叉排列呈一個心形圖案，不斷的循環閃爍發光，達到流動顯示的效果。
焊接組裝好的心形循環燈最適合在夜間相對較黑的環境中使用，距離2米以外觀看效果更加生動、有趣。
注意：本套件供電電壓為直流3-5V，套件配有一個三節５號電池盒，方便使用。

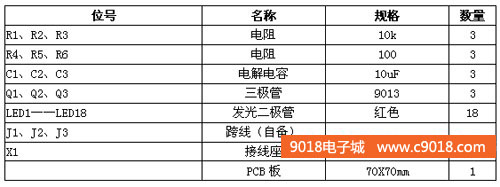

二、元件清單

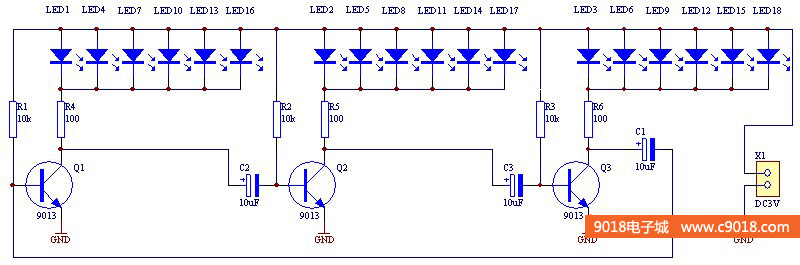

三、電路原理圖

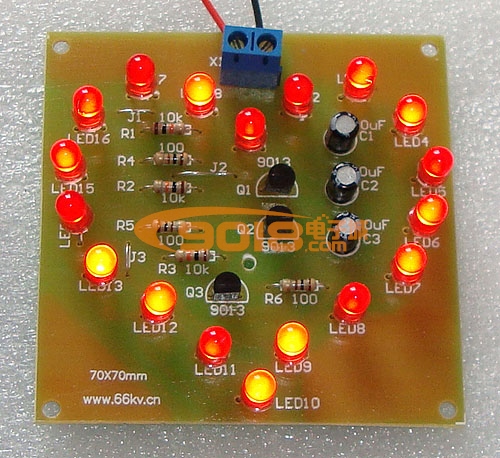

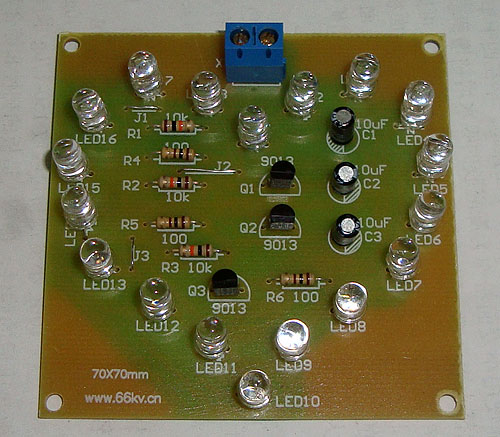

四、焊接好的成品圖
以下內容為：心形閃燈套件焊接過程

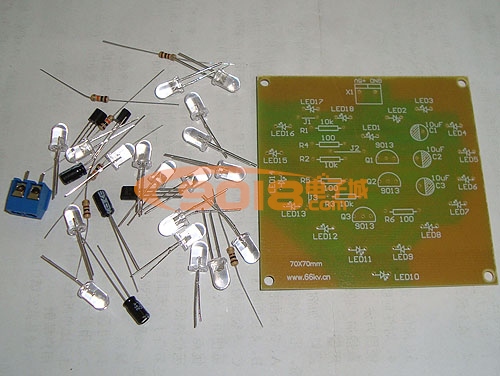

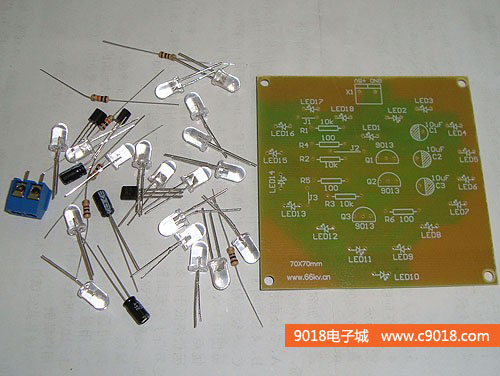

1、根據元件清單檢查元件數量

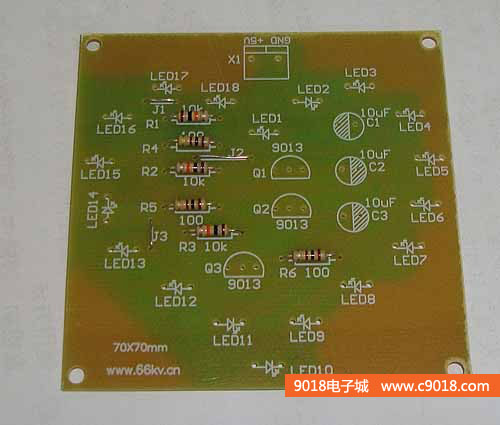

2、首先焊接電阻，電阻要緊貼電路板

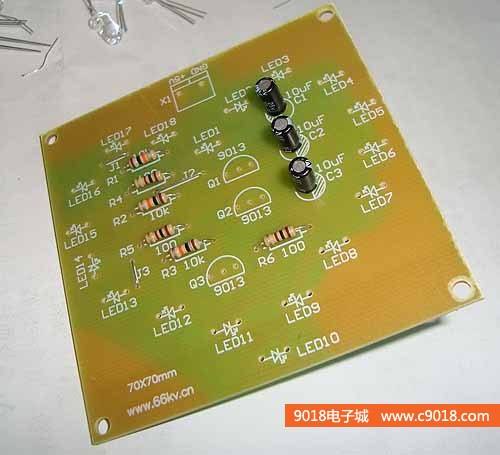

3、焊接電解電容，注意電解電容的極性，陰影部分為負極

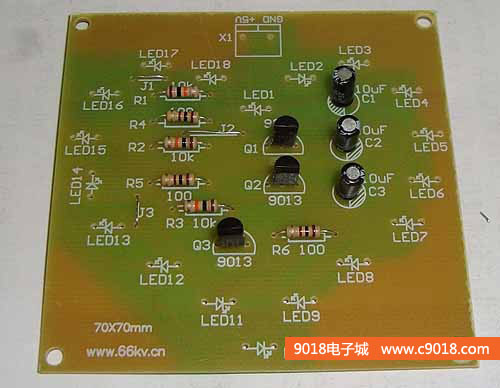

4、焊接三極管

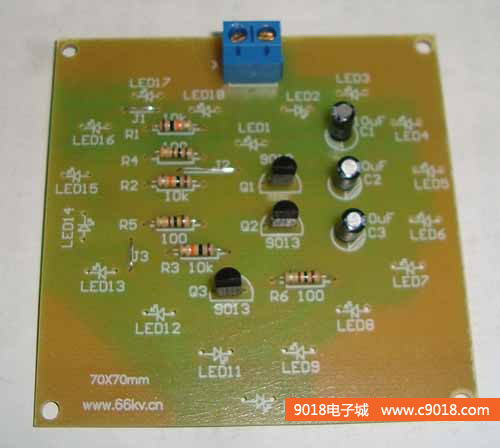

5、焊接接線座

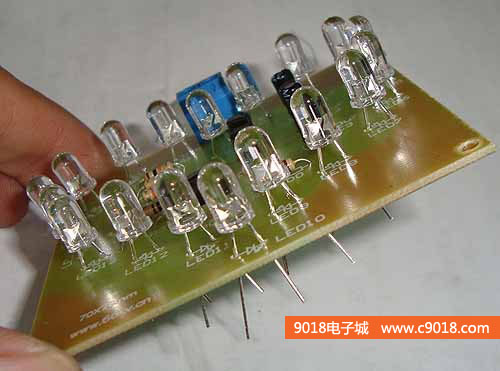

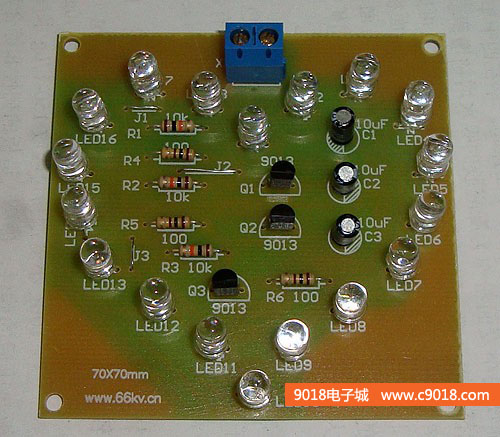

6、最后焊接LED，LED也要注意極性，一般長的引腳為正極，如果直觀不能確定極性可以使用萬用表測量

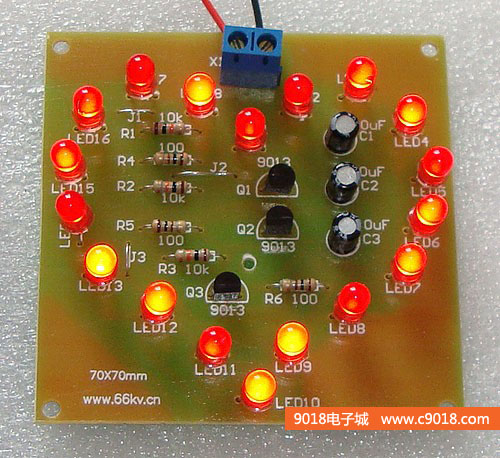

7、焊好后的心形閃燈效果，原來LED采用白發紅的，由于是聚光的發光太刺眼，所以現在都換成紅發紅的了
-
